KOYO/JTEKT

32303

d Внутренний диаметр 17 мм

D Наружный диаметр 47 мм

B Высота / ширина 19 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр подшипника D: 47 mm
Общая ширина T: 20.25 mm
Ширина B: 19 mm
Максимальный диаметр упорного бурта корпуса Da max: 41.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 39 mm
22.5 mm
Минимальный размер фаски / радиус r min: 1 mm

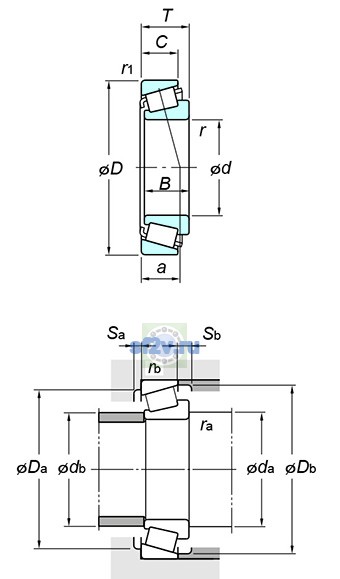

Размер db(max.) по чертежу KOYO/JTEKT: 25 mm
Размер db(min.) по чертежу KOYO/JTEKT: 43 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 13000 min-1
Предельная частота, пластичная смазка: 9400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 39.9 kN
Базовая статическая радиальная грузоподъёмность C0r: 29.9 kN
Нагрузка центр spread : a: 12.4 mm
Осевой нагрузка коэффициентs : y0: 1.16
Осевой нагрузка коэффициентs : y1: 2.11
Предел усталостной нагрузки Cu / Pu: 4.25 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.28
Масса: 0.170 kg
Обозначение товара / номер изделия производителя: 32303
Параметр C по чертежу производителя: 16 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
