KOYO/JTEKT

NH2236

Name: NH2236
Brand: KOYO/JTEKT

d Внутренний диаметр 180 мм

D Наружный диаметр 320 мм

B Высота / ширина 86 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

28 свойств

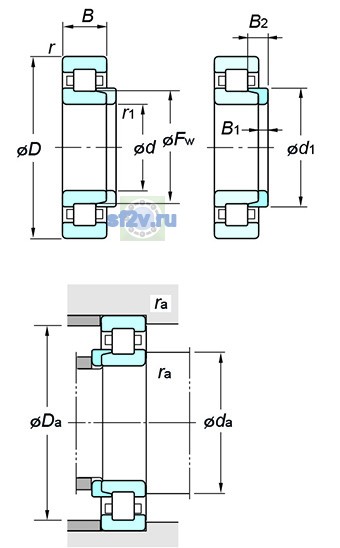

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 180 mm
Наружный диаметр подшипника D: 320 mm
Ширина B: 86 mm
Диаметр под роликами Fw: 218 mm
Максимальный диаметр упорного бурта корпуса Da max: 304 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 196 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2200 min-1
Предельная частота, пластичная смазка: 1600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 929 kN
Базовая статическая радиальная грузоподъёмность C0r: 1140 kN
Предел усталостной нагрузки Cu / Pu: 133 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 33 kg
Обозначение товара / номер изделия производителя: NH2236
Параметр B1 по чертежу производителя: 12 mm
Параметр B2 по чертежу производителя: 29 mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр sd1 по чертежу производителя: 229 mm
