KOYO/JTEKT

NH234R

d Внутренний диаметр 170 мм

D Наружный диаметр 310 мм

B Высота / ширина 52 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Наружный диаметр подшипника D: 310 mm
Ширина B: 52 mm
Диаметр под роликами Fw: 207 mm
Максимальный диаметр упорного бурта корпуса Da max: 294 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 186 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 2200 min-1
Предельная частота, пластичная смазка: 1900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 754 kN
Базовая статическая радиальная грузоподъёмность C0r: 802 kN
Предел усталостной нагрузки Cu / Pu: 98.7 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 20.9 kg
Обозначение товара / номер изделия производителя: NH234R

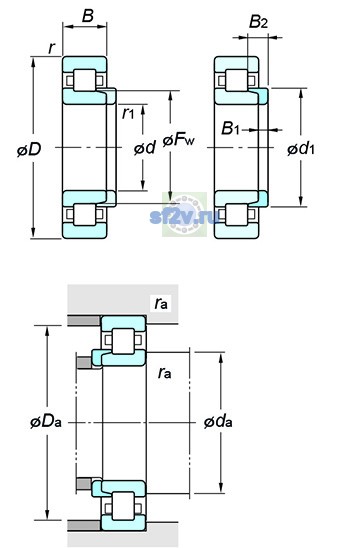

Параметр B1 по чертежу производителя: 12 mm
Параметр B2 по чертежу производителя: 20 mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр sd1 по чертежу производителя: 220.8 mm
