KOYO/JTEKT

NH417

d Внутренний диаметр 85 мм

D Наружный диаметр 210 мм

B Высота / ширина 52 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

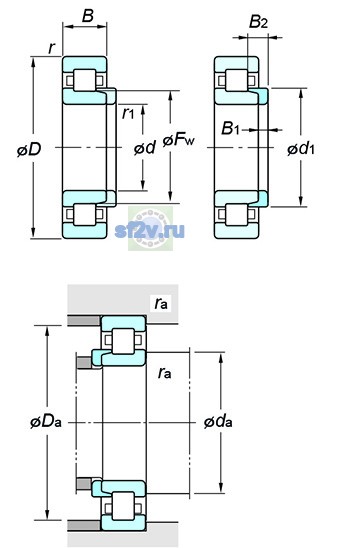

Внутренний диаметр подшипника (диаметр отверстия d): 85 mm
Наружный диаметр подшипника D: 210 mm
Ширина B: 52 mm
Диаметр под роликами Fw: 113 mm
Максимальный диаметр упорного бурта корпуса Da max: 194 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 101 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 4000 min-1
Предельная частота, пластичная смазка: 3000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 416 kN
Базовая статическая радиальная грузоподъёмность C0r: 350 kN
Предел усталостной нагрузки Cu / Pu: 49.7 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 9.77 kg
Обозначение товара / номер изделия производителя: NH417
Параметр B1 по чертежу производителя: 14 mm
Параметр B2 по чертежу производителя: 24 mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр sd1 по чертежу производителя: 126 mm
