KOYO/JTEKT

NH2315R

d Внутренний диаметр 75 мм

D Наружный диаметр 160 мм

B Высота / ширина 55 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

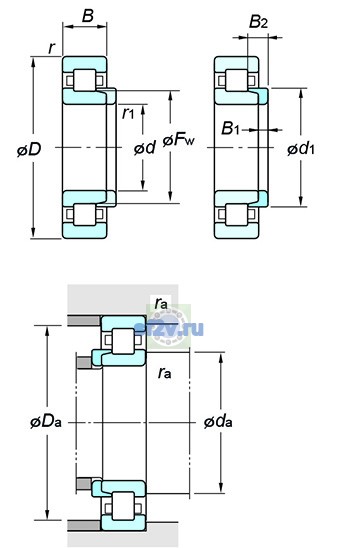

Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Наружный диаметр подшипника D: 160 mm
Ширина B: 55 mm
Диаметр под роликами Fw: 95 mm
Максимальный диаметр упорного бурта корпуса Da max: 149 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 86 mm
Минимальный размер фаски / радиус r min: 2.1 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 5000 min-1
Предельная частота, пластичная смазка: 3300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 412 kN
Базовая статическая радиальная грузоподъёмность C0r: 395 kN
Предел усталостной нагрузки Cu / Pu: 57.3 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 5.56 kg
Обозначение товара / номер изделия производителя: NH2315R
Параметр B1 по чертежу производителя: 11 mm
Параметр B2 по чертежу производителя: 19.5 mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 2.1 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр sd1 по чертежу производителя: 104.2 mm
