KOYO/JTEKT

NH306R

d Внутренний диаметр 30 мм

D Наружный диаметр 72 мм

B Высота / ширина 19 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

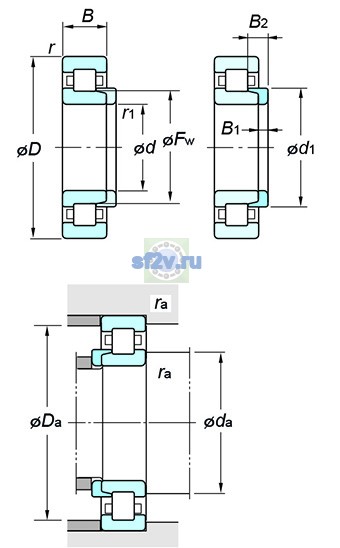

Внутренний диаметр подшипника (диаметр отверстия d): 30 mm
Наружный диаметр подшипника D: 72 mm
Ширина B: 19 mm
Диаметр под роликами Fw: 40.5 mm
Максимальный диаметр упорного бурта корпуса Da max: 65.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 36.5 mm
Минимальный размер фаски / радиус r min: 1.1 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 12000 min-1
Предельная частота, пластичная смазка: 8700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 66.5 kN
Базовая статическая радиальная грузоподъёмность C0r: 50.2 kN
Предел усталостной нагрузки Cu / Pu: 6.80 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.424 kg
Обозначение товара / номер изделия производителя: NH306R
Параметр B1 по чертежу производителя: 5 mm
Параметр B2 по чертежу производителя: 8.5 mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 1.1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр sd1 по чертежу производителя: 45.1 mm
