KOYO/JTEKT

NF220

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 34 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

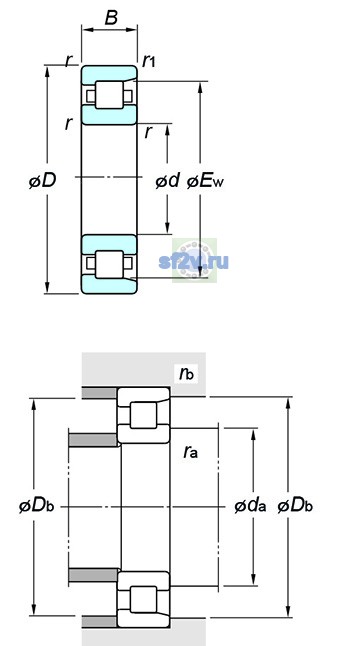

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 34 mm
Диаметр под роликами Fw: - mm
Максимальный диаметр упорного бурта корпуса Da max: - mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
Минимальный размер фаски / радиус r min: 2.1 mm
Размер Db(max.) по чертежу KOYO/JTEKT: 169 mm
Размер db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm
Размер Db(min.) по чертежу KOYO/JTEKT: 164 mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 4200 min-1
Предельная частота, пластичная смазка: 3500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 229 kN
Базовая статическая радиальная грузоподъёмность C0r: 217 kN
Предел усталостной нагрузки Cu / Pu: 28.1 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 3.44 kg
Обозначение товара / номер изделия производителя: NF220
Параметр B1 по чертежу производителя: - mm
Параметр B2 по чертежу производителя: - mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: 160 mm
Параметр r1(min.) по чертежу производителя: 2.1 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр sd1 по чертежу производителя: - mm
