KOYO/JTEKT

NUP309R

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

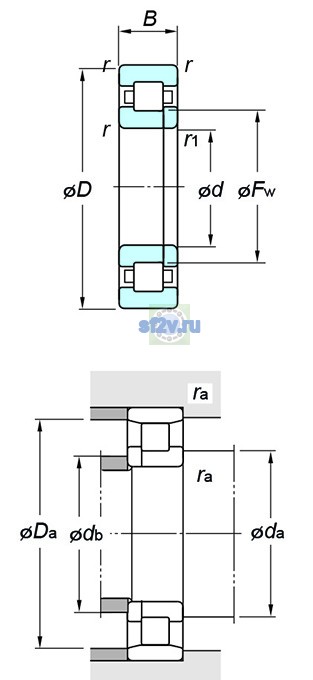

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 25 mm
Диаметр под роликами Fw: 58.5 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: 57 mm
Размер db(min.) по чертежу KOYO/JTEKT: 53 mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 8200 min-1
Предельная частота, пластичная смазка: 6100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 122 kN
Базовая статическая радиальная грузоподъёмность C0r: 98.3 kN
Предел усталостной нагрузки Cu / Pu: 13.5 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.959 kg
Обозначение товара / номер изделия производителя: NUP309R
Параметр B1 по чертежу производителя: - mm
Параметр B2 по чертежу производителя: - mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр sd1 по чертежу производителя: - mm
