KOYO/JTEKT

NU3338

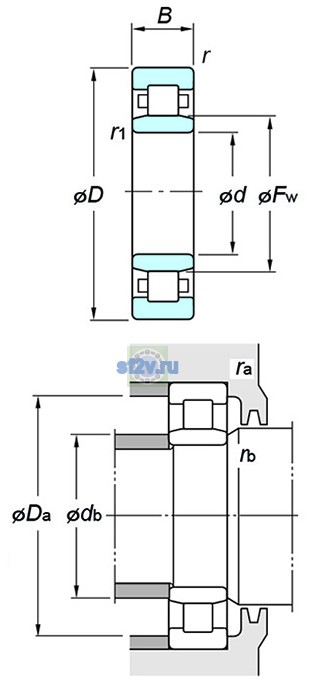

d Внутренний диаметр 190 мм

D Наружный диаметр 400 мм

B Высота / ширина 155 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 400 mm
Ширина B: 155 mm
Диаметр под роликами Fw: 245 mm
Максимальный диаметр упорного бурта корпуса Da max: 380 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: - mm
Минимальный размер фаски / радиус r min: 5 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: 240 mm
Размер db(min.) по чертежу KOYO/JTEKT: 210 mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 1800 min-1
Предельная частота, пластичная смазка: 1200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 2340 kN
Базовая статическая радиальная грузоподъёмность C0r: 2910 kN
Предел усталостной нагрузки Cu / Pu: 316 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 96.5 kg
Обозначение товара / номер изделия производителя: NU3338
Параметр B1 по чертежу производителя: - mm
Параметр B2 по чертежу производителя: - mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 5 mm
Параметр rb(max.) по чертежу производителя: 4 mm
Параметр sd1 по чертежу производителя: - mm
