KOYO/JTEKT

NU3321

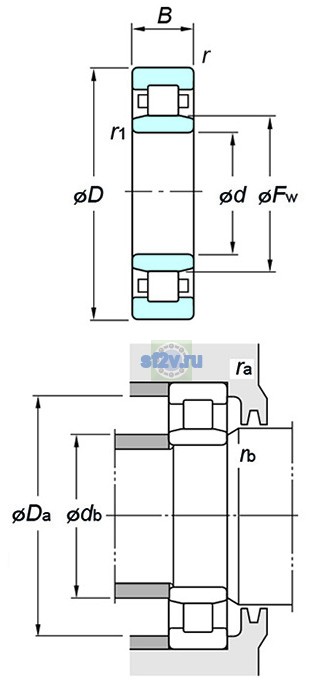

d Внутренний диаметр 105 мм

D Наружный диаметр 225 мм

B Высота / ширина 87,3 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 105 mm
Наружный диаметр подшипника D: 225 mm
Ширина B: 87.3 mm
Диаметр под роликами Fw: 135 mm
Максимальный диаметр упорного бурта корпуса Da max: 212 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: - mm
Минимальный размер фаски / радиус r min: 3 mm
Размер Db(max.) по чертежу KOYO/JTEKT: - mm
Размер db(max.) по чертежу KOYO/JTEKT: 132 mm
Размер db(min.) по чертежу KOYO/JTEKT: 118 mm
Размер Db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 3500 min-1
Предельная частота, пластичная смазка: 2300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 799 kN
Базовая статическая радиальная грузоподъёмность C0r: 871 kN
Предел усталостной нагрузки Cu / Pu: 113 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 17.4 kg
Обозначение товара / номер изделия производителя: NU3321
Параметр B1 по чертежу производителя: - mm
Параметр B2 по чертежу производителя: - mm
Параметр dc(min.) по чертежу производителя: - mm
Параметр dd(min.) по чертежу производителя: - mm
Параметр Ew по чертежу производителя: - mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр sd1 по чертежу производителя: - mm
