KOYO/JTEKT

7324CDT FY

Name: 7324CDT FY
Brand: KOYO/JTEKT

d Внутренний диаметр 120 мм

D Наружный диаметр 260 мм

B Высота / ширина 110 мм

КатегорияКомплекты и дуплекс

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

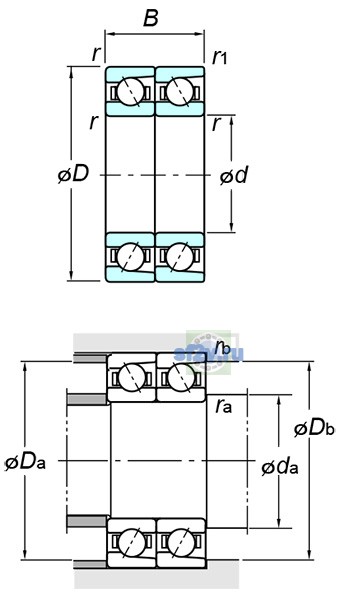

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 260 mm
Ширина B: 110 mm
Максимальный диаметр упорного бурта корпуса Da max: 246 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 134 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 253 mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 4400 min-1
Предельная частота, пластичная смазка: 3300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 538 kN
Базовая статическая радиальная грузоподъёмность C0r: 542 kN
Предел усталостной нагрузки Cu / Pu: 20.3 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 25.2 kg
Обозначение товара / номер изделия производителя: 7324CDT FY
Параметр r1(min.) по чертежу производителя: 1.1 mm
Параметр rb(max.) по чертежу производителя: mm
Расчётный коэффициент f0: 13.7
