KOYO/JTEKT

7316CDT FY

d Внутренний диаметр 80 мм

D Наружный диаметр 170 мм

B Высота / ширина 78 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

20 свойств

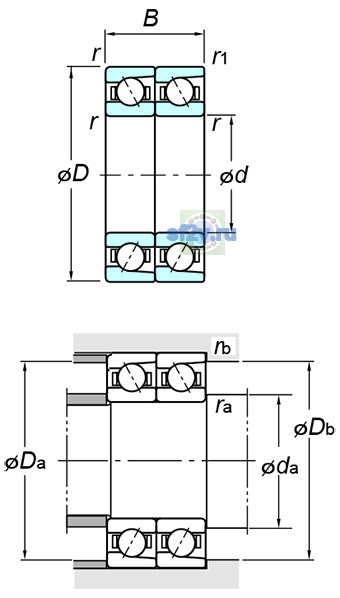

Размеры и геометрия

9

Внутренний диаметр подшипника (диаметр отверстия d): 80 mm
Наружный диаметр подшипника D: 170 mm
Ширина B: 78 mm
Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 92 mm
Минимальный размер фаски / радиус r min: 2.1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 163 mm
Размер db(min.) по чертежу KOYO/JTEKT: 87 mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 6900 min-1
Предельная частота, пластичная смазка: 5200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 302 kN
Базовая статическая радиальная грузоподъёмность C0r: 233 kN
Предел усталостной нагрузки Cu / Pu: 15.4 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 7.70 kg
Обозначение товара / номер изделия производителя: 7316CDT FY
Параметр r1(min.) по чертежу производителя: 1.1 mm
Параметр rb(max.) по чертежу производителя: mm
Расчётный коэффициент f0: 13.5
