KOYO/JTEKT

7204CDT FY

d Внутренний диаметр 20 мм

D Наружный диаметр 47 мм

B Высота / ширина 28 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

20 свойств

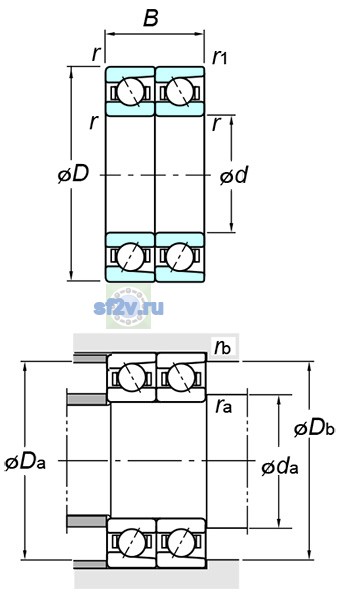

Размеры и геометрия

9

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 47 mm
Ширина B: 28 mm
Максимальный диаметр упорного бурта корпуса Da max: 41.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 25.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 42.5 mm
Размер db(min.) по чертежу KOYO/JTEKT: 24.5 mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 26000 min-1
Предельная частота, пластичная смазка: 19000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 31.5 kN
Базовая статическая радиальная грузоподъёмность C0r: 18.0 kN
Предел усталостной нагрузки Cu / Pu: 1.35 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.224 kg
Обозначение товара / номер изделия производителя: 7204CDT FY
Параметр r1(min.) по чертежу производителя: 0.6 mm
Параметр rb(max.) по чертежу производителя: mm
Расчётный коэффициент f0: 13.4
