KOYO/JTEKT

7003DT FY

Name: 7003DT FY
Brand: KOYO/JTEKT

d Внутренний диаметр 17 мм

D Наружный диаметр 35 мм

B Высота / ширина 20 мм

КатегорияКомплекты и дуплекс

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

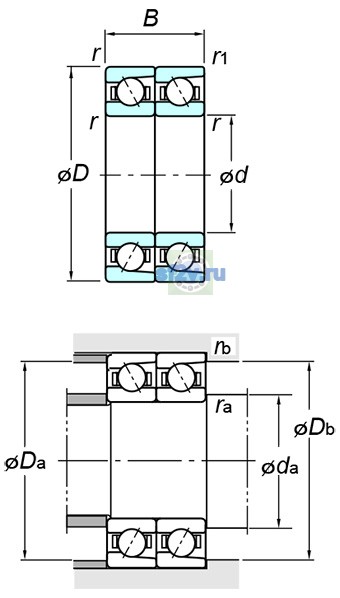

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр подшипника D: 35 mm
Ширина B: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 32.5 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 19.5 mm
Минимальный размер фаски / радиус r min: 0.3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 33.8 mm
Размер db(min.) по чертежу KOYO/JTEKT: - mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 23000 min-1
Предельная частота, пластичная смазка: 18000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 13.7 kN
Базовая статическая радиальная грузоподъёмность C0r: 8.25 kN
Предел усталостной нагрузки Cu / Pu: 0.430 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.090 kg
Обозначение товара / номер изделия производителя: 7003DT FY
Параметр r1(min.) по чертежу производителя: 0.15 mm
Параметр rb(max.) по чертежу производителя: mm
Расчётный коэффициент f0: -
