KOYO/JTEKT

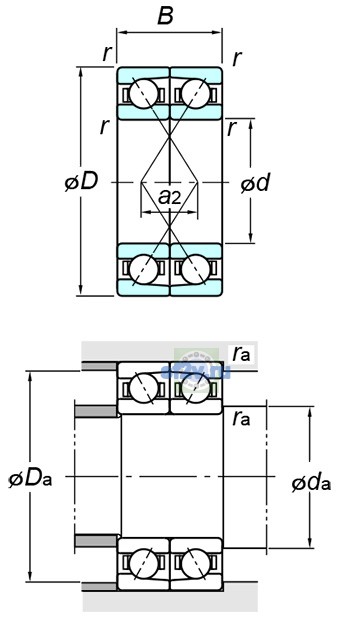

7224CDF FY

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 80 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

20 свойств

Размеры и геометрия

8

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 80 mm
Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: mm
Минимальный размер фаски / радиус r min: 2.1 mm
Размер db(min.) по чертежу KOYO/JTEKT: 132 mm

Нагрузки, скорости и ресурс

6

Предельная частота, масло: 5000 min-1
Предельная частота, пластичная смазка: 3800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 385 kN
Базовая статическая радиальная грузоподъёмность C0r: 359 kN
Нагрузка центр spread : a: 5.0 mm
Предел усталостной нагрузки Cu / Pu: 17.9 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 11.0 kg
Обозначение товара / номер изделия производителя: 7224CDF FY
Параметр r1(min.) по чертежу производителя: - mm
Параметр rb(max.) по чертежу производителя: 1 mm
Расчётный коэффициент f0: 14.6
