KOYO/JTEKT

7409DF FY

Name: 7409DF FY
Brand: KOYO/JTEKT

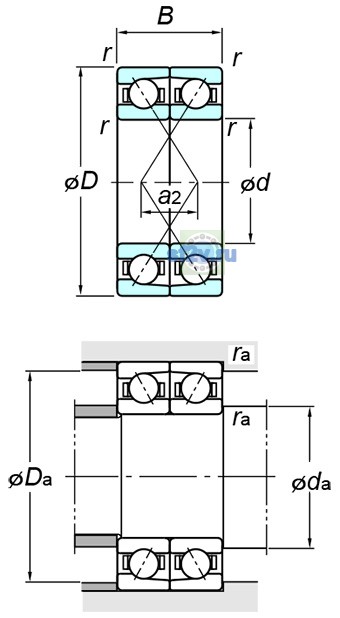

d Внутренний диаметр 45 мм

D Наружный диаметр 120 мм

B Высота / ширина 58 мм

КатегорияКомплекты и дуплекс

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 120 mm
Ширина B: 58 mm
Максимальный диаметр упорного бурта корпуса Da max: 110 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: mm
Минимальный размер фаски / радиус r min: 2 mm
Размер db(min.) по чертежу KOYO/JTEKT: 55 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6000 min-1
Предельная частота, пластичная смазка: 4200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 173 kN
Базовая статическая радиальная грузоподъёмность C0r: 108 kN
Нагрузка центр spread : a: 19.2 mm
Предел усталостной нагрузки Cu / Pu: 8.35 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 3.10 kg
Обозначение товара / номер изделия производителя: 7409DF FY
Параметр r1(min.) по чертежу производителя: - mm
Параметр rb(max.) по чертежу производителя: 1 mm
Расчётный коэффициент f0: -
