KOYO/JTEKT

7304CDF

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 30 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

20 свойств

Размеры и геометрия

8

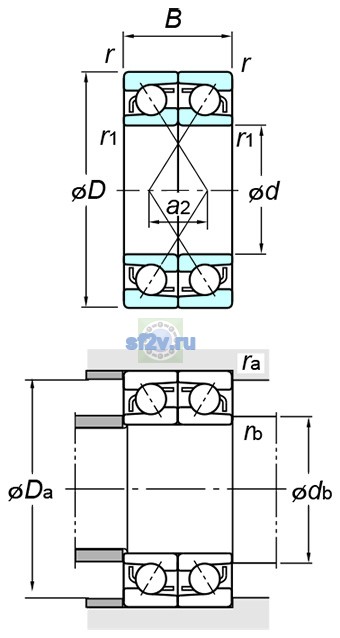

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 52 mm
Ширина B: 30 mm
Максимальный диаметр упорного бурта корпуса Da max: 45 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: mm
Минимальный размер фаски / радиус r min: 1.1 mm
Размер db(min.) по чертежу KOYO/JTEKT: 24.5 mm

Нагрузки, скорости и ресурс

6

Предельная частота, масло: 19000 min-1
Предельная частота, пластичная смазка: 14000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 40.3 kN
Базовая статическая радиальная грузоподъёмность C0r: 22.2 kN
Нагрузка центр spread : a: 5.4 mm
Предел усталостной нагрузки Cu / Pu: 1.75 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.300 kg
Обозначение товара / номер изделия производителя: 7304CDF
Параметр r1(min.) по чертежу производителя: 0.6 mm
Параметр rb(max.) по чертежу производителя: 0.6 mm
Расчётный коэффициент f0: 12.6
