KOYO/JTEKT

7224BDB FY

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 80 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

19 свойств

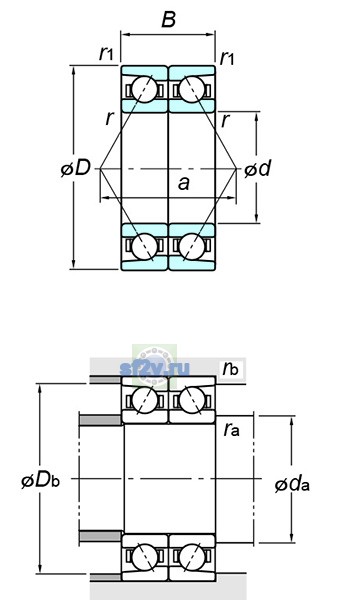

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 80 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2.1 mm
Размер Db(max.) по чертежу KOYO/JTEKT: 208 mm

Нагрузки, скорости и ресурс

6

Предельная частота, масло: 2800 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 321 kN
Базовая статическая радиальная грузоподъёмность C0r: 302 kN
Нагрузка центр spread : a: 180.5 mm
Предел усталостной нагрузки Cu / Pu: 13.6 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 11.0 kg
Обозначение товара / номер изделия производителя: 7224BDB FY
Параметр r1(min.) по чертежу производителя: 1.1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Расчётный коэффициент f0: -
