KOYO/JTEKT

7003CDB FY

d Внутренний диаметр 17 мм

D Наружный диаметр 35 мм

B Высота / ширина 20 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

19 свойств

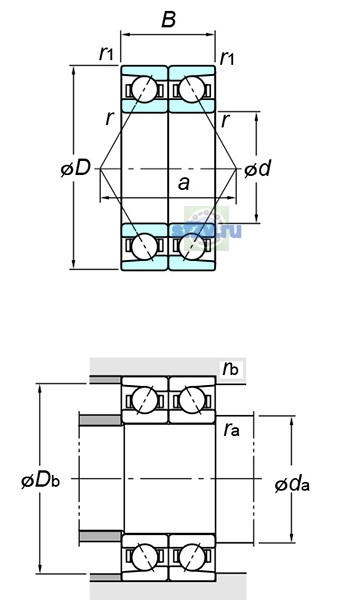

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр подшипника D: 35 mm
Ширина B: 20 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 19.5 mm
Минимальный размер фаски / радиус r min: 0.3 mm
Размер Db(max.) по чертежу KOYO/JTEKT: 33.8 mm

Нагрузки, скорости и ресурс

6

Предельная частота, масло: 33000 min-1
Предельная частота, пластичная смазка: 25000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 14.8 kN
Базовая статическая радиальная грузоподъёмность C0r: 8.95 kN
Нагрузка центр spread : a: 17.1 mm
Предел усталостной нагрузки Cu / Pu: 0.460 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.090 kg
Обозначение товара / номер изделия производителя: 7003CDB FY
Параметр r1(min.) по чертежу производителя: 0.15 mm
Параметр rb(max.) по чертежу производителя: 0.15 mm
Расчётный коэффициент f0: 14.6
