KOYO/JTEKT

7314CDB

Name: 7314CDB
Brand: KOYO/JTEKT

d Внутренний диаметр 70 мм

D Наружный диаметр 150 мм

B Высота / ширина 70 мм

КатегорияКомплекты и дуплекс

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

19 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 150 mm
Ширина B: 70 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 82 mm
Минимальный размер фаски / радиус r min: 2.1 mm

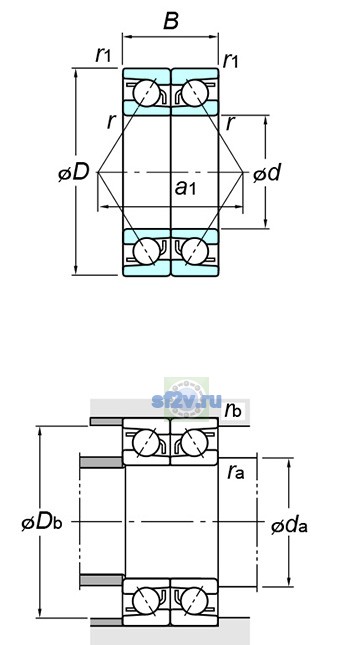

Размер Db(max.) по чертежу KOYO/JTEKT: 143 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6300 min-1
Предельная частота, пластичная смазка: 4700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 272 kN
Базовая статическая радиальная грузоподъёмность C0r: 200 kN
Нагрузка центр spread : a: 64.5 mm
Предел усталостной нагрузки Cu / Pu: 14.2 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 5.40 kg
Обозначение товара / номер изделия производителя: 7314CDB
Параметр r1(min.) по чертежу производителя: 1.1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Расчётный коэффициент f0: 13.4
