KOYO/JTEKT

7309CDB

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 50 мм

КатегорияКомплекты и дуплекс

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

19 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 50 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 53.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm

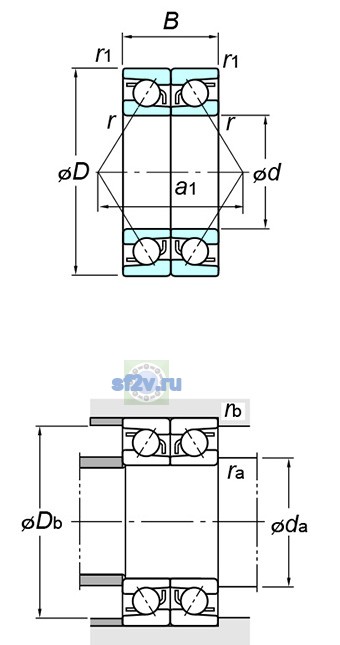

Размер Db(max.) по чертежу KOYO/JTEKT: 94.5 mm

Нагрузки, скорости и ресурс

6

Предельная частота, масло: 9600 min-1
Предельная частота, пластичная смазка: 7200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 127 kN
Базовая статическая радиальная грузоподъёмность C0r: 86.7 kN
Нагрузка центр spread : a: 44.6 mm
Предел усталостной нагрузки Cu / Pu: 6.40 kN

Прочие характеристики

6

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 1.75 kg
Обозначение товара / номер изделия производителя: 7309CDB
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Расчётный коэффициент f0: 13.5
