KOYO/JTEKT

F684

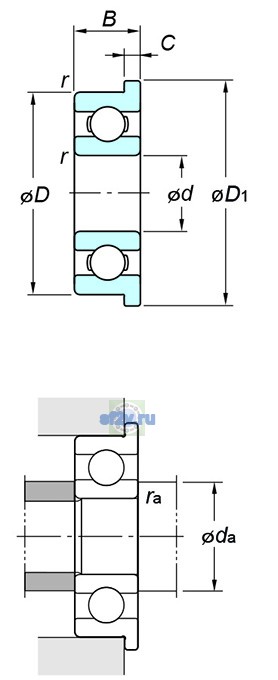

d Внутренний диаметр 4 мм

D Наружный диаметр 9 мм

B Высота / ширина 2,5 мм

КатегорияДругие радиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

17 свойств

Размеры и геометрия

8

Внутренний диаметр подшипника (диаметр отверстия d): 4 mm
Наружный диаметр подшипника D: 9 mm
Ширина B: 2.5 mm
Dimensions of фланец c1: 0.6 mm
Dimensions of фланец d1: 10.3 mm
Максимальный допустимый радиус галтели ra: 0.1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 5.2 mm
Минимальный размер фаски / радиус r min: 0.15 mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 70000 min-1
Предельная частота, пластичная смазка: 59000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 0.64 kN
Базовая статическая радиальная грузоподъёмность C0r: 0.23 kN
Предел усталостной нагрузки Cu / Pu: 0.006 kN

Прочие характеристики

4

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.7 g
Обозначение товара / номер изделия производителя: F684
Расчётный коэффициент f0: 12.8
