KOYO/JTEKT

688

d Внутренний диаметр 8 мм

D Наружный диаметр 16 мм

B Высота / ширина 4 мм

КатегорияДругие радиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

16 свойств

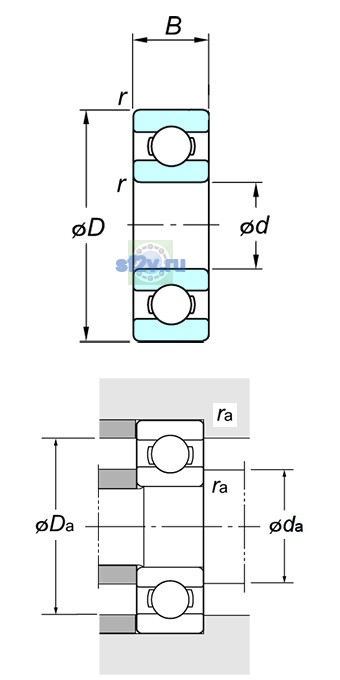

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 8 mm
Наружный диаметр подшипника D: 16 mm
Ширина B: 4 mm
Максимальный диаметр упорного бурта корпуса Da max: 14.4 mm
Максимальный допустимый радиус галтели ra: 0.2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 9.6 mm
Минимальный размер фаски / радиус r min: 0.2 mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 50000 min-1
Предельная частота, пластичная смазка: 42000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1.55 kN
Базовая статическая радиальная грузоподъёмность C0r: 0.59 kN
Предел усталостной нагрузки Cu / Pu: 0.020 kN

Прочие характеристики

4

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 3.2 g
Обозначение товара / номер изделия производителя: 688
Расчётный коэффициент f0: 14.0
