KOYO/JTEKT

6024NR

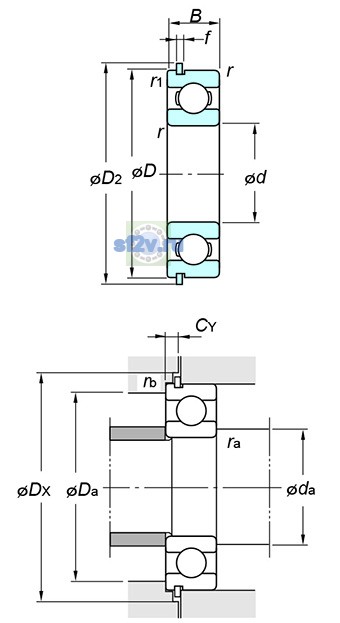

d Внутренний диаметр 120 мм

D Наружный диаметр 180 мм

B Высота / ширина 28 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 28 mm
Максимальный диаметр упорного бурта корпуса Da max: 171 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 129 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 192.9 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 3.05 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 4200 min-1
Предельная частота, пластичная смазка: 3600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 106 kN
Базовая статическая радиальная грузоподъёмность C0r: 79.3 kN
Предел усталостной нагрузки Cu / Pu: 3.60 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 2.07 kg
Обозначение товара / номер изделия производителя: 6024NR
Параметр Cy(max.) по чертежу производителя: 6.45 mm
Параметр Dx(min.) по чертежу производителя: 195 mm
Параметр r1(min.) по чертежу производителя: 0.5 mm
Параметр rb(max.) по чертежу производителя: 0.5 mm
Расчётный коэффициент f0: 15.9
