KOYO/JTEKT

6020NR

Name: 6020NR
Brand: KOYO/JTEKT

d Внутренний диаметр 100 мм

D Наружный диаметр 150 мм

B Высота / ширина 24 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

26 свойств

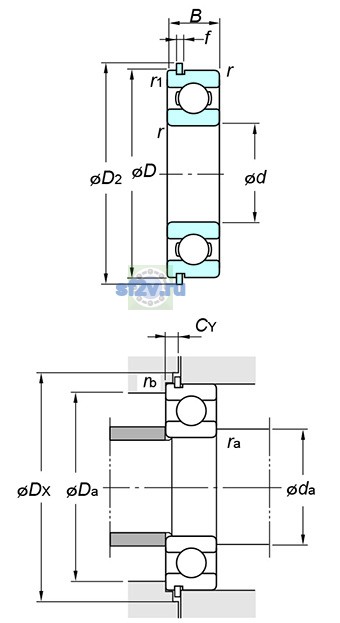

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 150 mm
Ширина B: 24 mm
Максимальный диаметр упорного бурта корпуса Da max: 142 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 108 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 159.7 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 2.77 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 5100 min-1
Предельная частота, пластичная смазка: 4300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 75.2 kN
Базовая статическая радиальная грузоподъёмность C0r: 54.2 kN
Предел усталостной нагрузки Cu / Pu: 2.70 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 1.25 kg
Обозначение товара / номер изделия производителя: 6020NR
Параметр Cy(max.) по чертежу производителя: 6.17 mm
Параметр Dx(min.) по чертежу производителя: 162 mm
Параметр r1(min.) по чертежу производителя: 0.5 mm
Параметр rb(max.) по чертежу производителя: 0.5 mm
Расчётный коэффициент f0: 15.9
