KOYO/JTEKT

6309NR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

13

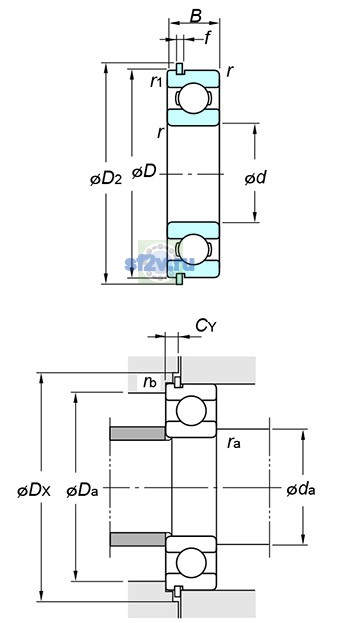

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 106.5 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 2.41 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 8100 min-1
Предельная частота, пластичная смазка: 6800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 61.1 kN
Базовая статическая радиальная грузоподъёмность C0r: 29.5 kN
Предел усталостной нагрузки Cu / Pu: 2.25 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.833 kg
Обозначение товара / номер изделия производителя: 6309NR
Параметр Cy(max.) по чертежу производителя: 5.43 mm
Параметр Dx(min.) по чертежу производителя: 108 mm
Параметр r1(min.) по чертежу производителя: 0.5 mm
Параметр rb(max.) по чертежу производителя: 0.5 mm
Расчётный коэффициент f0: 13.3
