KOYO/JTEKT

6909NR

d Внутренний диаметр 45 мм

D Наружный диаметр 68 мм

B Высота / ширина 12 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

13

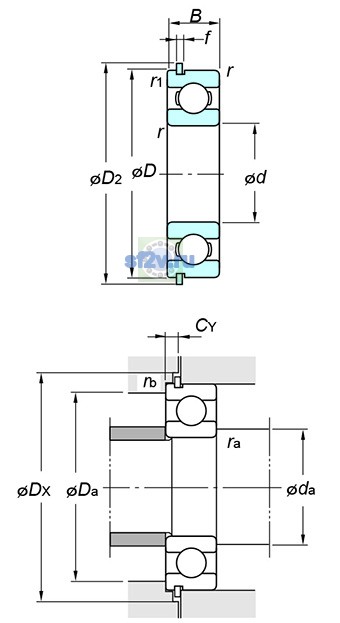

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 68 mm
Ширина B: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 64 mm
Максимальный допустимый радиус галтели ra: 0.6 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 49 mm
Минимальный размер фаски / радиус r min: 0.6 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 70.8 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 0.8 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 11000 min-1
Предельная частота, пластичная смазка: 9700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 17.7 kN
Базовая статическая радиальная грузоподъёмность C0r: 10.9 kN
Предел усталостной нагрузки Cu / Pu: 0.600 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.132 kg
Обозначение товара / номер изделия производителя: 6909NR
Параметр Cy(max.) по чертежу производителя: 2.3 mm
Параметр Dx(min.) по чертежу производителя: 72 mm
Параметр r1(min.) по чертежу производителя: 0.6 mm
Параметр rb(max.) по чертежу производителя: 0.6 mm
Расчётный коэффициент f0: 15.9
