KOYO/JTEKT

6304NR

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 15 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

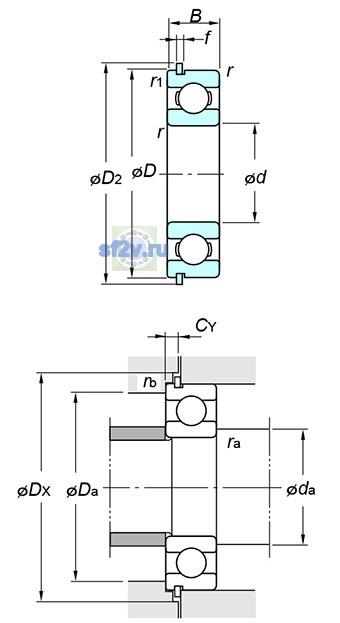

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 52 mm
Ширина B: 15 mm
Максимальный диаметр упорного бурта корпуса Da max: 45.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 26.5 mm
Минимальный размер фаски / радиус r min: 1.1 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 57.9 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 1.07 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

5

Предельная частота, масло: 17000 min-1
Предельная частота, пластичная смазка: 14000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 19.9 kN
Базовая статическая радиальная грузоподъёмность C0r: 7.85 kN
Предел усталостной нагрузки Cu / Pu: 0.660 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.144 kg
Обозначение товара / номер изделия производителя: 6304NR
Параметр Cy(max.) по чертежу производителя: 3.33 mm
Параметр Dx(min.) по чертежу производителя: 58.5 mm
Параметр r1(min.) по чертежу производителя: 0.5 mm
Параметр rb(max.) по чертежу производителя: 0.5 mm
Расчётный коэффициент f0: 12.3
