KOYO/JTEKT

6804NR

Name: 6804NR
Brand: KOYO/JTEKT

d Внутренний диаметр 20 мм

D Наружный диаметр 32 мм

B Высота / ширина 7 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

26 свойств

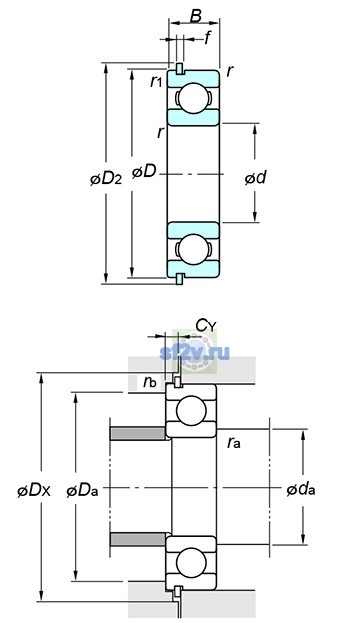

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 32 mm
Ширина B: 7 mm
Максимальный диаметр упорного бурта корпуса Da max: 30 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 22 mm
Минимальный размер фаски / радиус r min: 0.3 mm
Параметр «Dimensions of locating snap ring : D2(min.)»: 34.8 mm
Параметр «Dimensions of locating snap ring : f(±0.05)»: 0.8 mm
Параметр «Dimensions of snap ring groove : a(max.)»: mm
Параметр «Dimensions of snap ring groove : b(±0.05)»: mm
Параметр «Dimensions of snap ring groove : D1(max.)»: mm
Параметр «Dimensions of snap ring groove : r0(max.)»: mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 25000 min-1
Предельная частота, пластичная смазка: 21000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 5.00 kN
Базовая статическая радиальная грузоподъёмность C0r: 2.45 kN
Предел усталостной нагрузки Cu / Pu: 0.100 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.018 kg
Обозначение товара / номер изделия производителя: 6804NR
Параметр Cy(max.) по чертежу производителя: 1.9 mm
Параметр Dx(min.) по чертежу производителя: 35.5 mm
Параметр r1(min.) по чертежу производителя: 0.3 mm
Параметр rb(max.) по чертежу производителя: 0.3 mm
Расчётный коэффициент f0: 15.5
