FAG

24124-BE-XL-2VSR-H40

Name: 24124-BE-XL-2VSR-H40
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 80 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

22 свойств

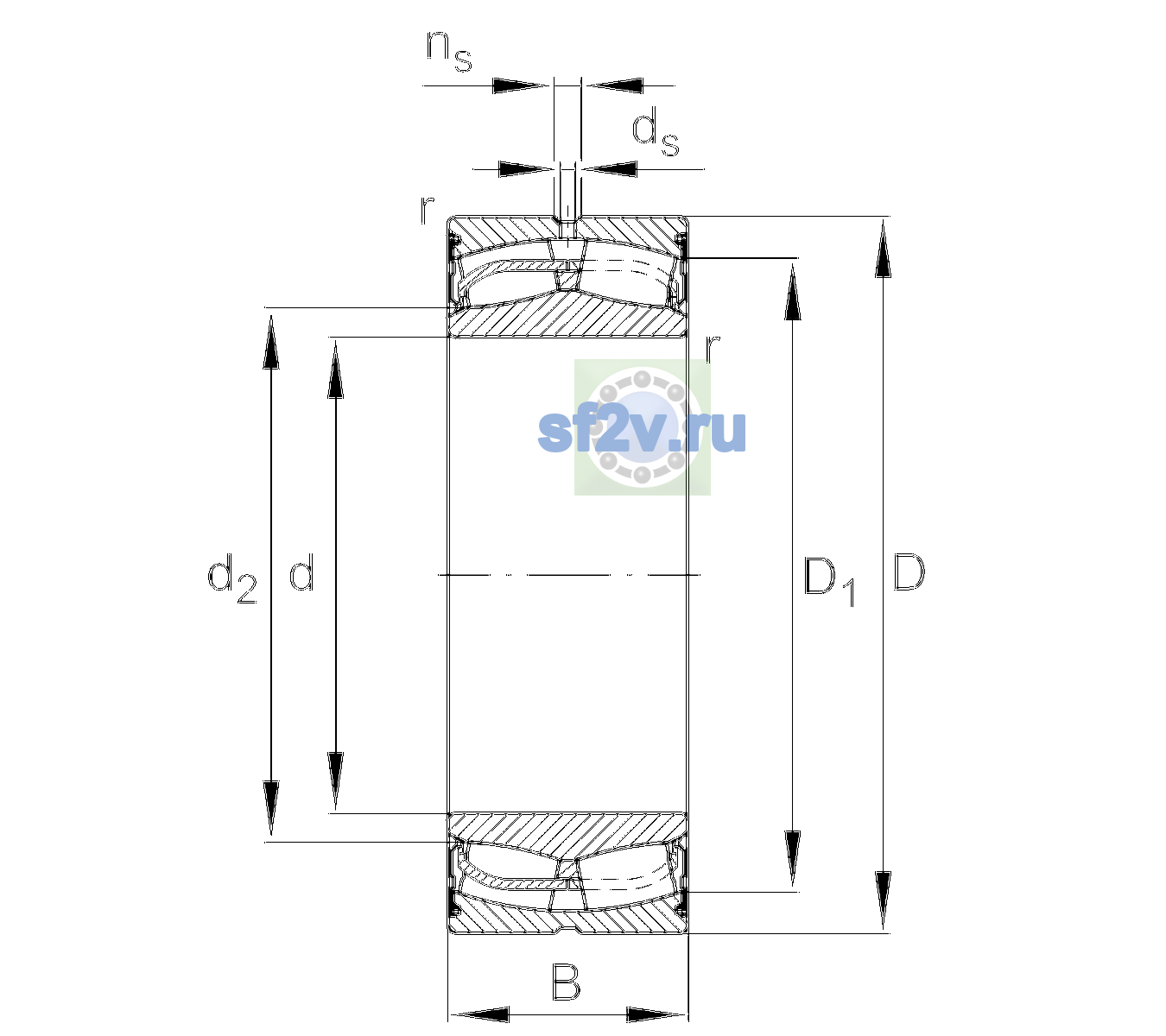

Размеры и геометрия

Наружный диаметр подшипника D: 200 mm
120 mm
Ширина B: 80 mm

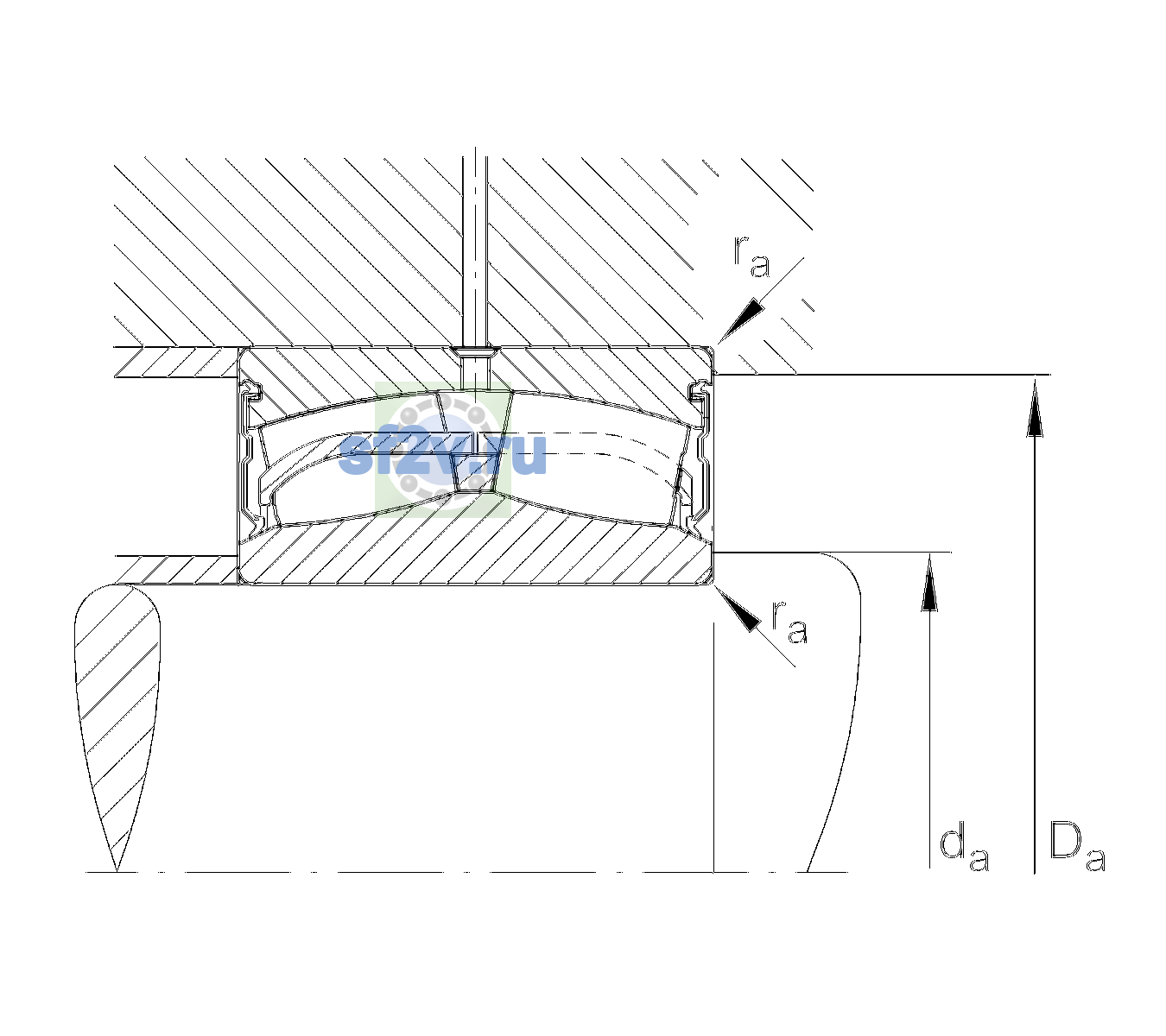

Максимальный диаметр упорного бурта корпуса Da max: 189 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 131 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

Предельная частота вращения: 740 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 680,000 N
Базовая статическая радиальная грузоподъёмность C0r: 950,000 N
Коэффициент динамической осевой нагрузки Y1: 1.84
Коэффициент динамической осевой нагрузки Y2: 2.74
Коэффициент статической осевой нагрузки Y0: 1.8
Предел усталостной нагрузки Cu / Pu: 103,000 N
Максимальная рабочая температура: 180 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24124-E1-2VSR-H40</div>
Масса: 9.9 kg
Обозначение товара / номер изделия производителя: 24124-BE-XL-2VSR-H40
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureH40Without lubricating groove and holesSealing2VSRSeals on both sides, high temperature
Параметр d1 по чертежу производителя [mm]: 184.5 mm
Параметр d2 по чертежу производителя [mm]: 131.1 mm
Параметр E по чертежу производителя [mm]: 0.37
