FAG

22368-BEA-XL-MB1

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 212 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 710 mm
340 mm
Ширина B: 212 mm

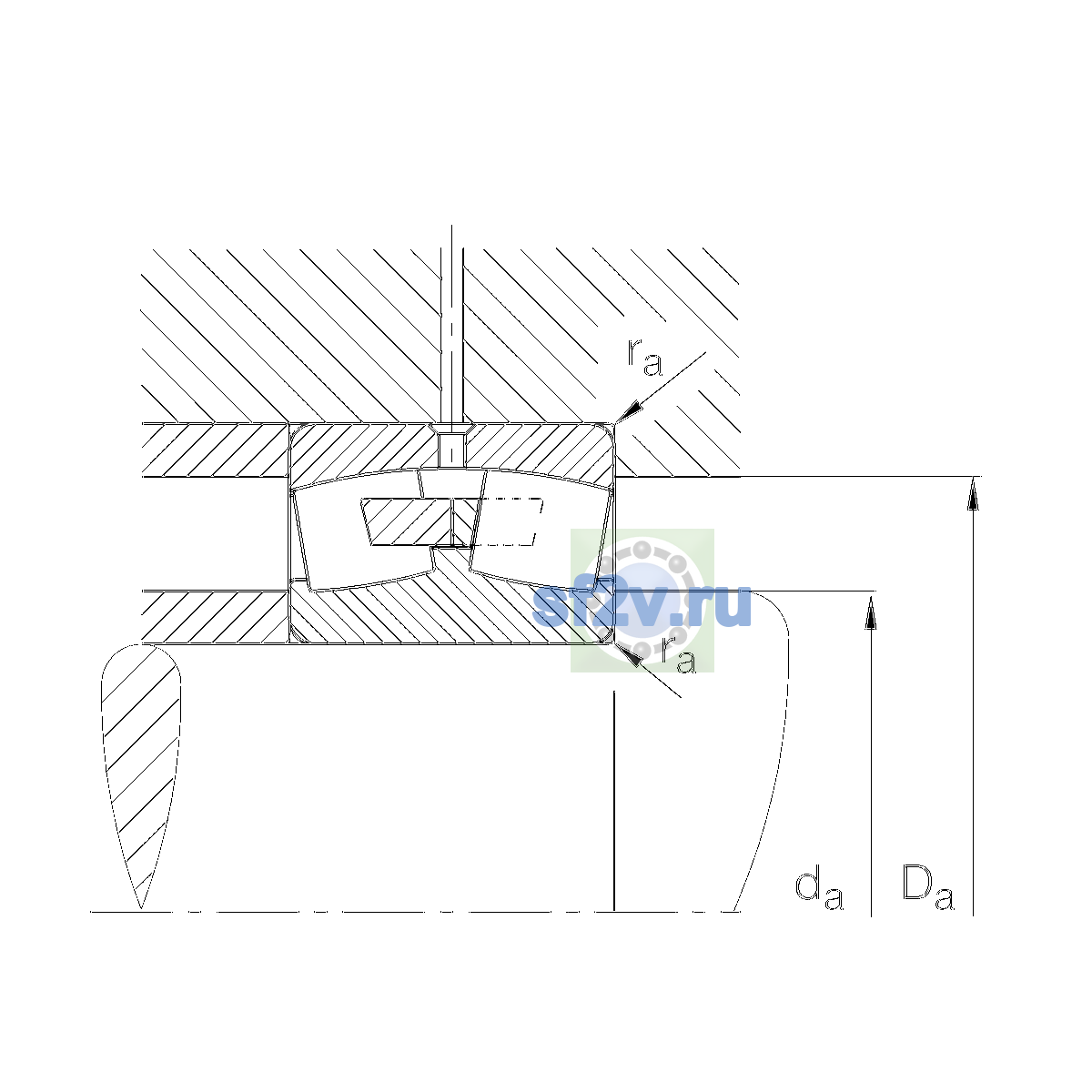

Максимальный диаметр упорного бурта корпуса Da max: 678 mm
Максимальный допустимый радиус галтели ra: 6 mm
Минимальный диаметр упорного бурта вала da / db: 372 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 500 1/min
Предельная частота вращения: 1,010 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 6,000,000 N
Базовая статическая радиальная грузоподъёмность C0r: 8,000,000 N
Коэффициент динамической осевой нагрузки Y1: 2.2
Коэффициент динамической осевой нагрузки Y2: 3.27
Коэффициент статической осевой нагрузки Y0: 2.15
Предел усталостной нагрузки Cu / Pu: 570,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 404.5 kg
Обозначение товара / номер изделия производителя: 22368-BEA-XL-MB1
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard Locating feature, bearing outer ringWithout Handling thread holesWithout Special materialStandard

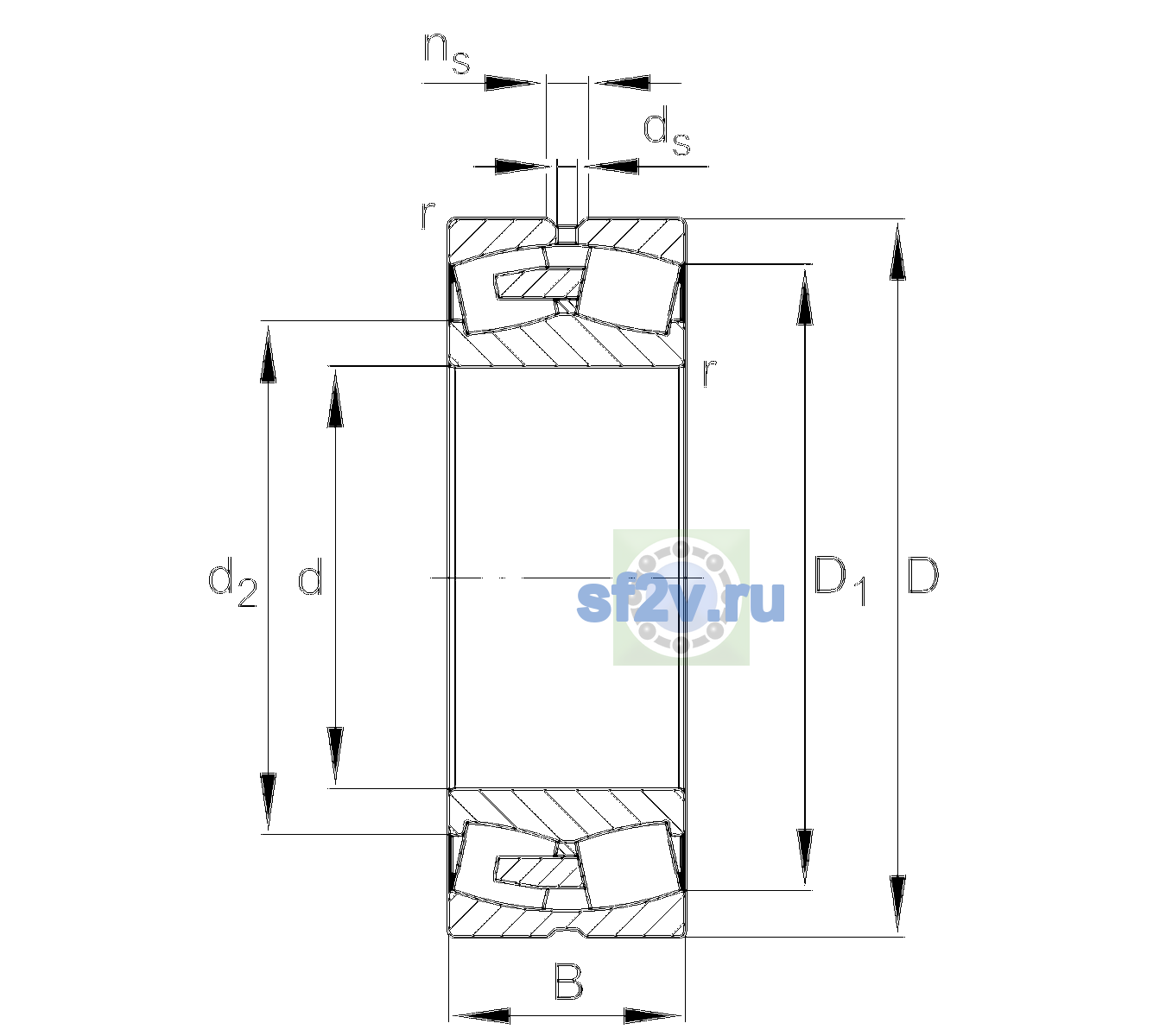

Параметр d1 по чертежу производителя [mm]: 605.95 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.31
Параметр ns по чертежу производителя [mm]: 23.5 mm
