FAG

24020-BE-XL-C4

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 50 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

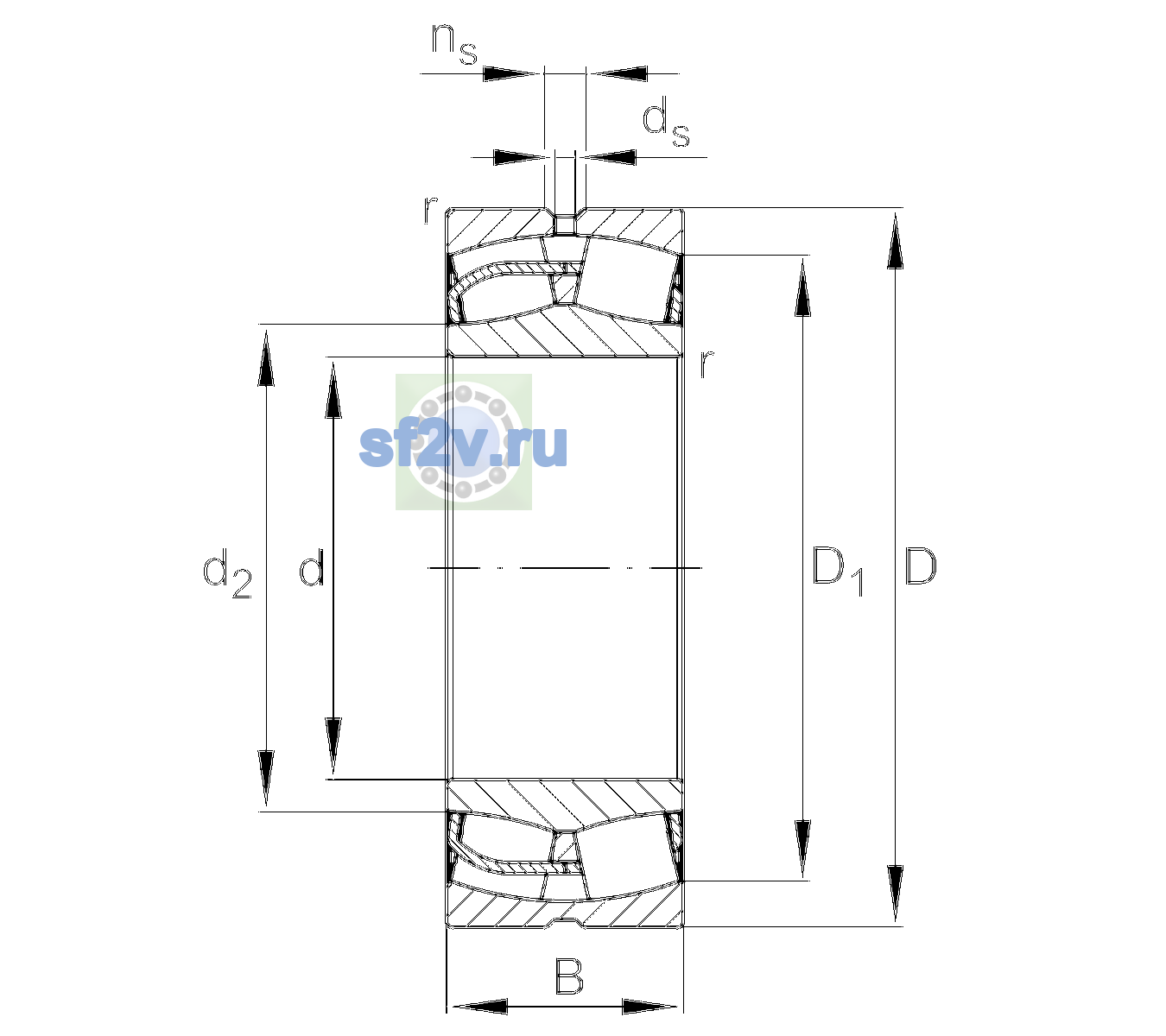

Размеры и геометрия

6

Наружный диаметр подшипника D: 150 mm
100 mm
Ширина B: 50 mm

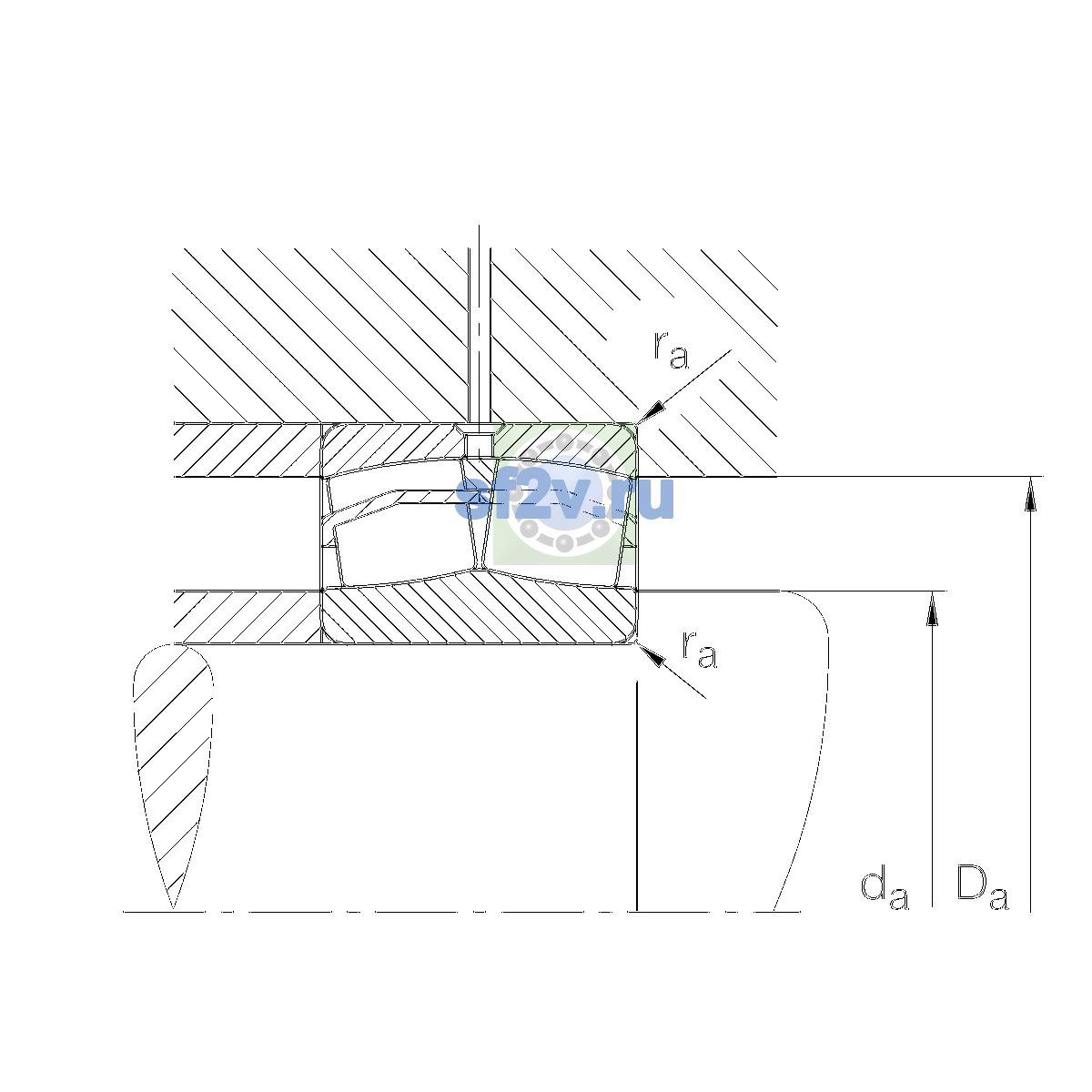

Максимальный диаметр упорного бурта корпуса Da max: 143 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 107 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2,750 1/min
Предельная частота вращения: 4,100 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 320,000 N
Базовая статическая радиальная грузоподъёмность C0r: 480,000 N
Коэффициент динамической осевой нагрузки Y1: 2.33
Коэффициент динамической осевой нагрузки Y2: 3.47
Коэффициент статической осевой нагрузки Y0: 2.28
Предел усталостной нагрузки Cu / Pu: 63,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>24020-E1-C4</div>
Масса: 3.046 kg
Обозначение товара / номер изделия производителя: 24020-BE-XL-C4
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC4 (Group 4)Internal clearance larger than C3Relubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 131.6 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.29
Параметр ns по чертежу производителя [mm]: 6.5 mm
