FAG

22230-E1-XL-K-C3

Name: 22230-E1-XL-K-C3
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 73 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 270 mm
150 mm
Ширина B: 73 mm

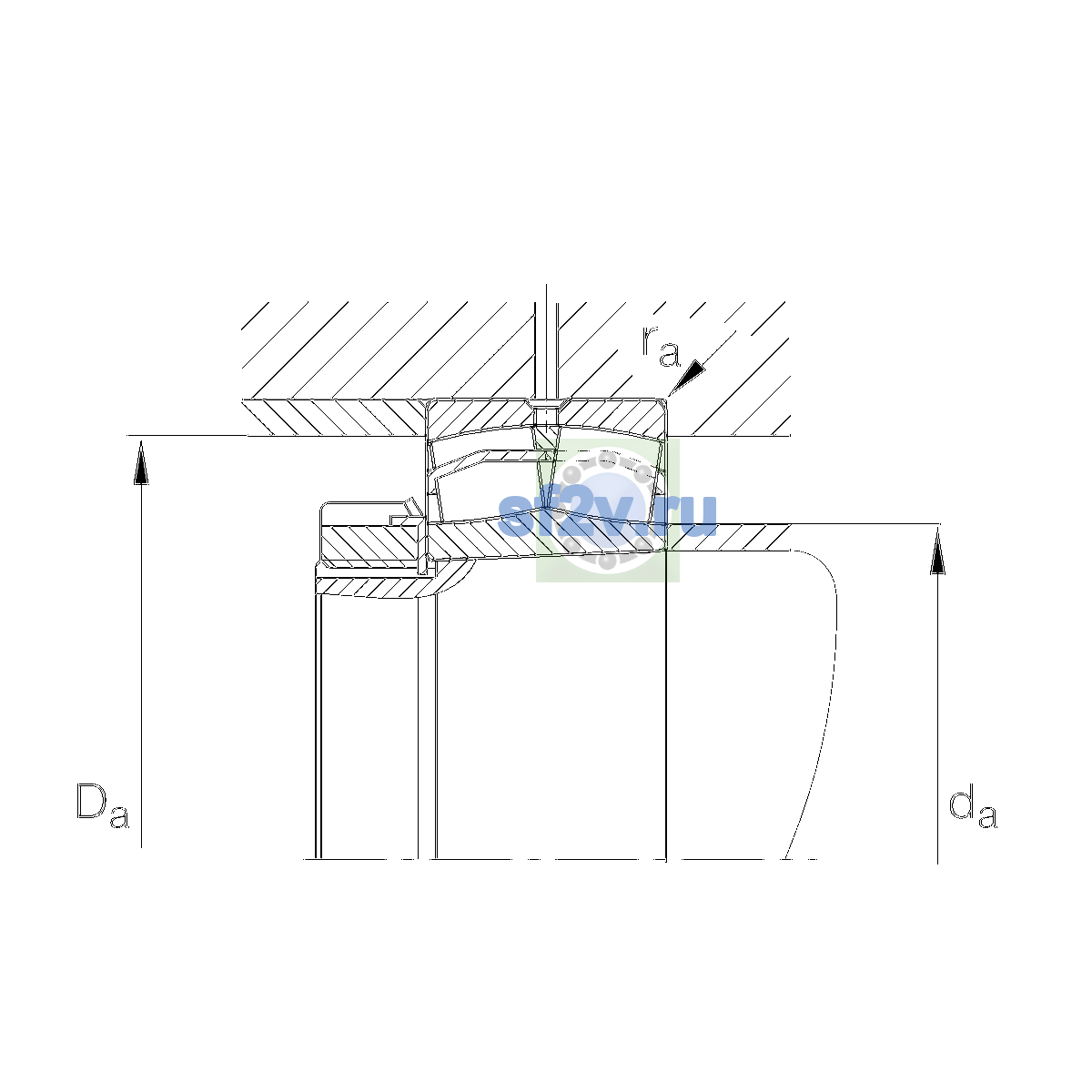

Максимальный диаметр упорного бурта корпуса Da max: 256 mm
177 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 164 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 2,050 1/min
Предельная частота вращения: 2,900 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,010,000 N
Базовая статическая радиальная грузоподъёмность C0r: 1,210,000 N
Коэффициент динамической осевой нагрузки Y1: 2.69
Коэффициент динамической осевой нагрузки Y2: 4
Коэффициент статической осевой нагрузки Y0: 2.63
Предел усталостной нагрузки Cu / Pu: 114,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>22230-E1-K-C3, 22230E1K.C3</div>
Масса: 17.37 kg
Обозначение товара / номер изделия производителя: 22230-E1-XL-K-C3
Описание исполнения / варианта: DesignE1without central ripBore typeKTapered, taper 1:12CageJPASheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard

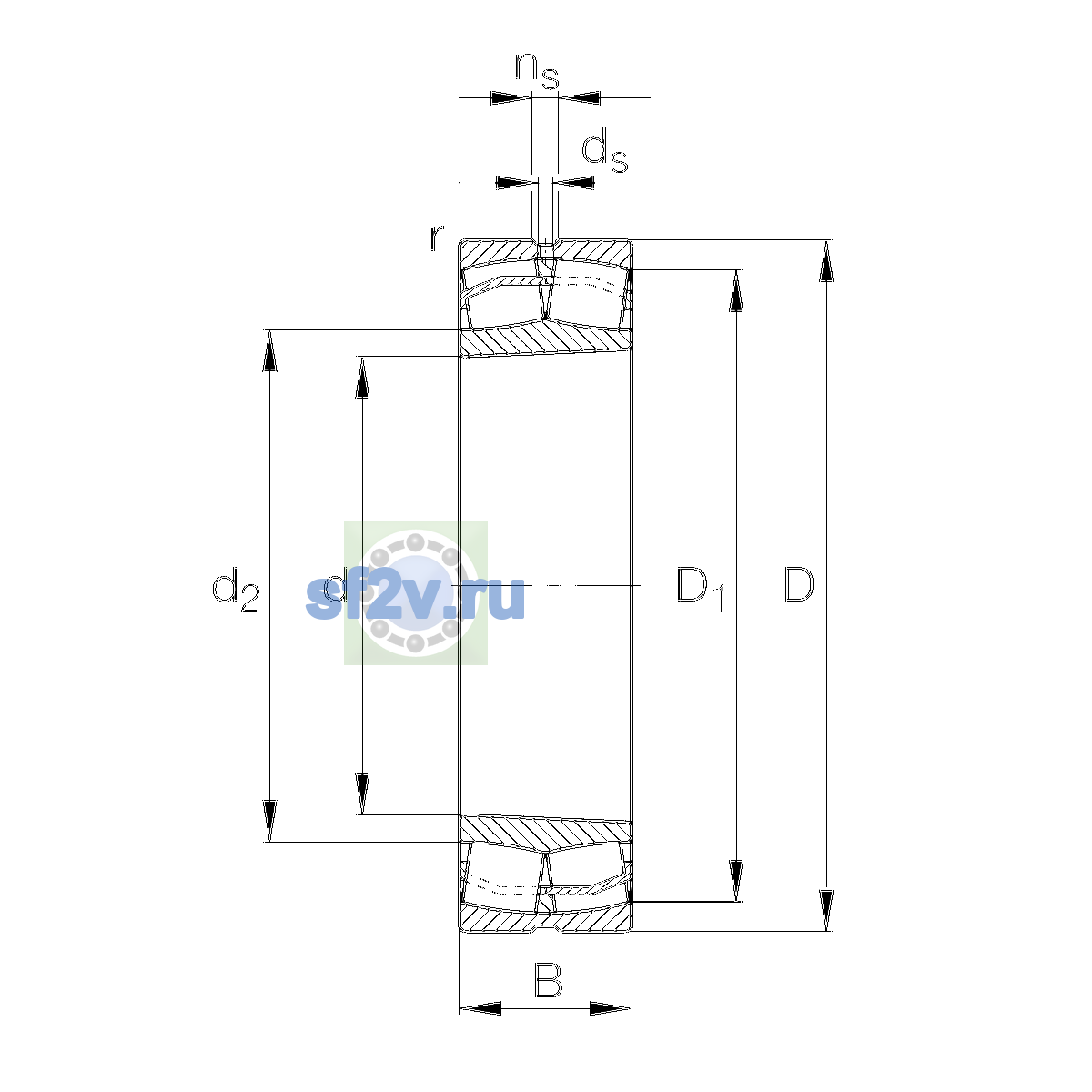

Параметр Ba min по чертежу производителя [mm]: 15 mm
Параметр d1 по чертежу производителя [mm]: 240.8 mm
Параметр d2 по чертежу производителя [mm]: 177.9 mm
Параметр db min по чертежу производителя [mm]: 160 mm
Параметр ds по чертежу производителя [mm]: 8 mm
Параметр E по чертежу производителя [mm]: 0.25
Параметр ns по чертежу производителя [mm]: 15 mm
