FAG

23196-BEA-XL-MB1-J30PC

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 248 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 790 mm
480 mm
Ширина B: 248 mm

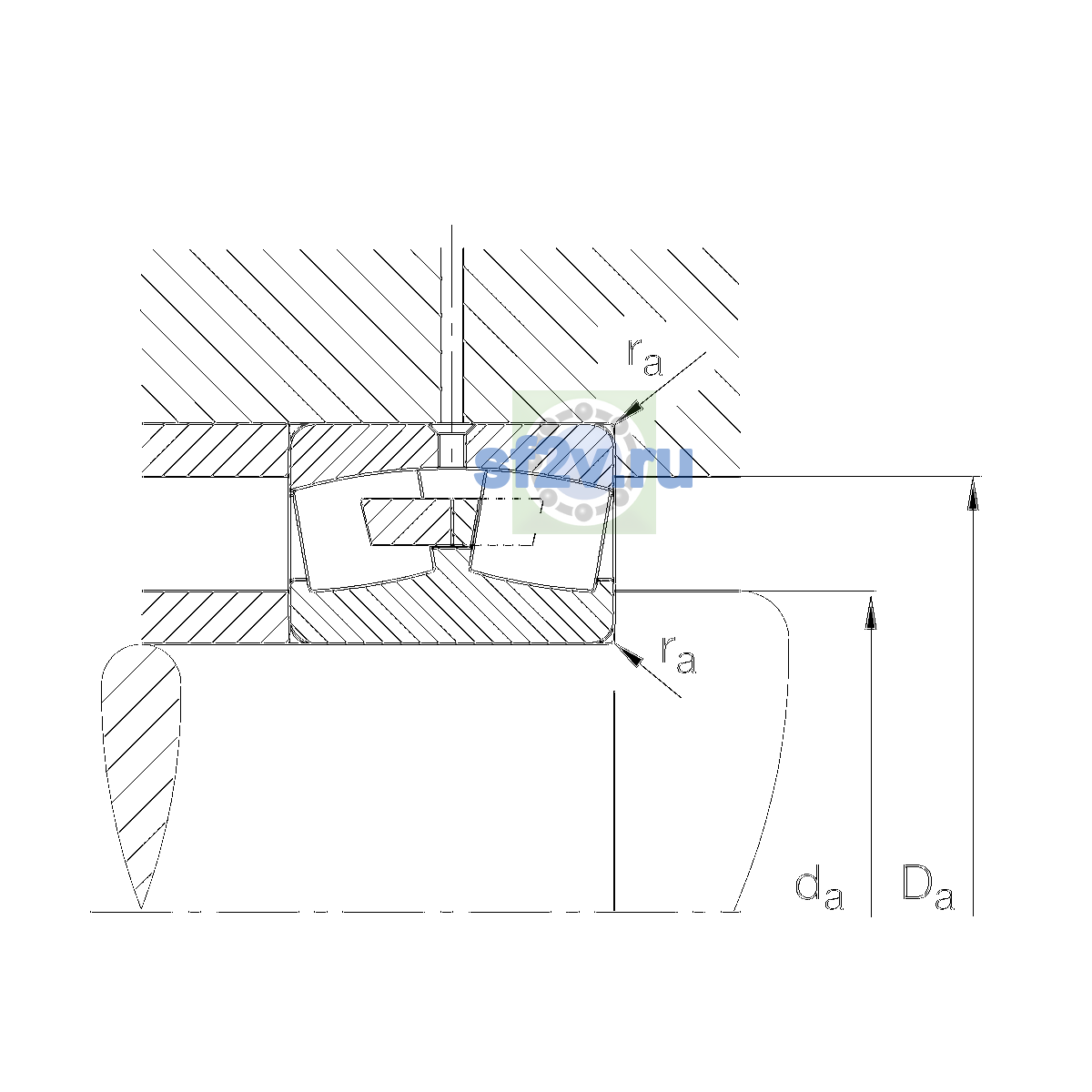

Максимальный диаметр упорного бурта корпуса Da max: 758 mm
Максимальный допустимый радиус галтели ra: 6 mm
Минимальный диаметр упорного бурта вала da / db: 512 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 375 1/min
Предельная частота вращения: 740 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 7,400,000 N
Базовая статическая радиальная грузоподъёмность C0r: 12,400,000 N
Коэффициент динамической осевой нагрузки Y1: 2.23
Коэффициент динамической осевой нагрузки Y2: 3.32
Коэффициент статической осевой нагрузки Y0: 2.18
Предел усталостной нагрузки Cu / Pu: 820,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 483 kg
Обозначение товара / номер изделия производителя: 23196-BEA-XL-MB1-J30PC
Описание исполнения / варианта: DesignBEAwith lose center lip ringBore typeZCylindricalCageMB1Solid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

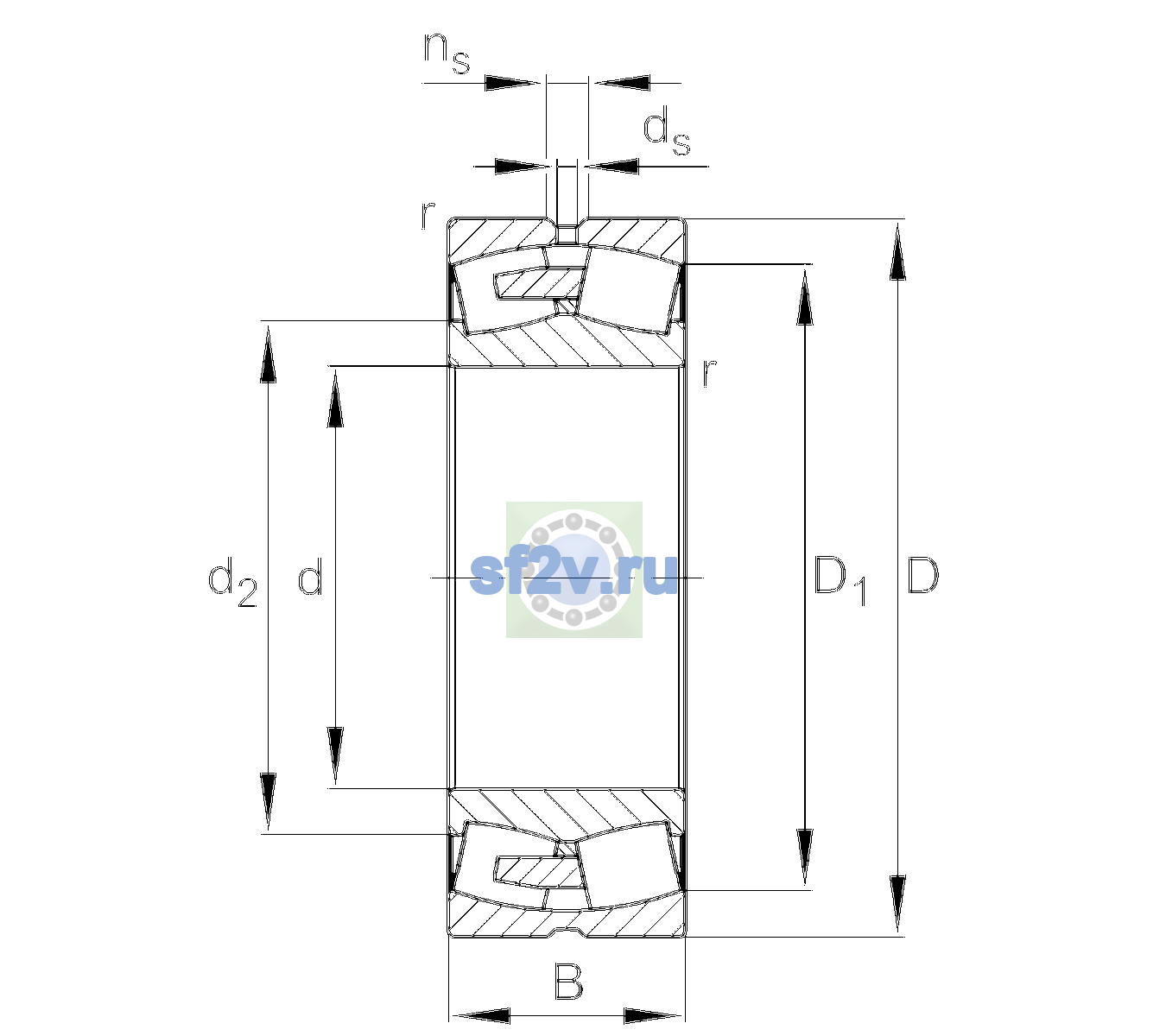

Параметр d1 по чертежу производителя [mm]: 690.4 mm
Параметр ds по чертежу производителя [mm]: 12.5 mm
Параметр E по чертежу производителя [mm]: 0.3
Параметр ns по чертежу производителя [mm]: 23.5 mm
