FAG

BSB45100-SU-XL

Name: BSB45100-SU-XL
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 20 мм

КатегорияОпоры шарико-винтовых передач

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

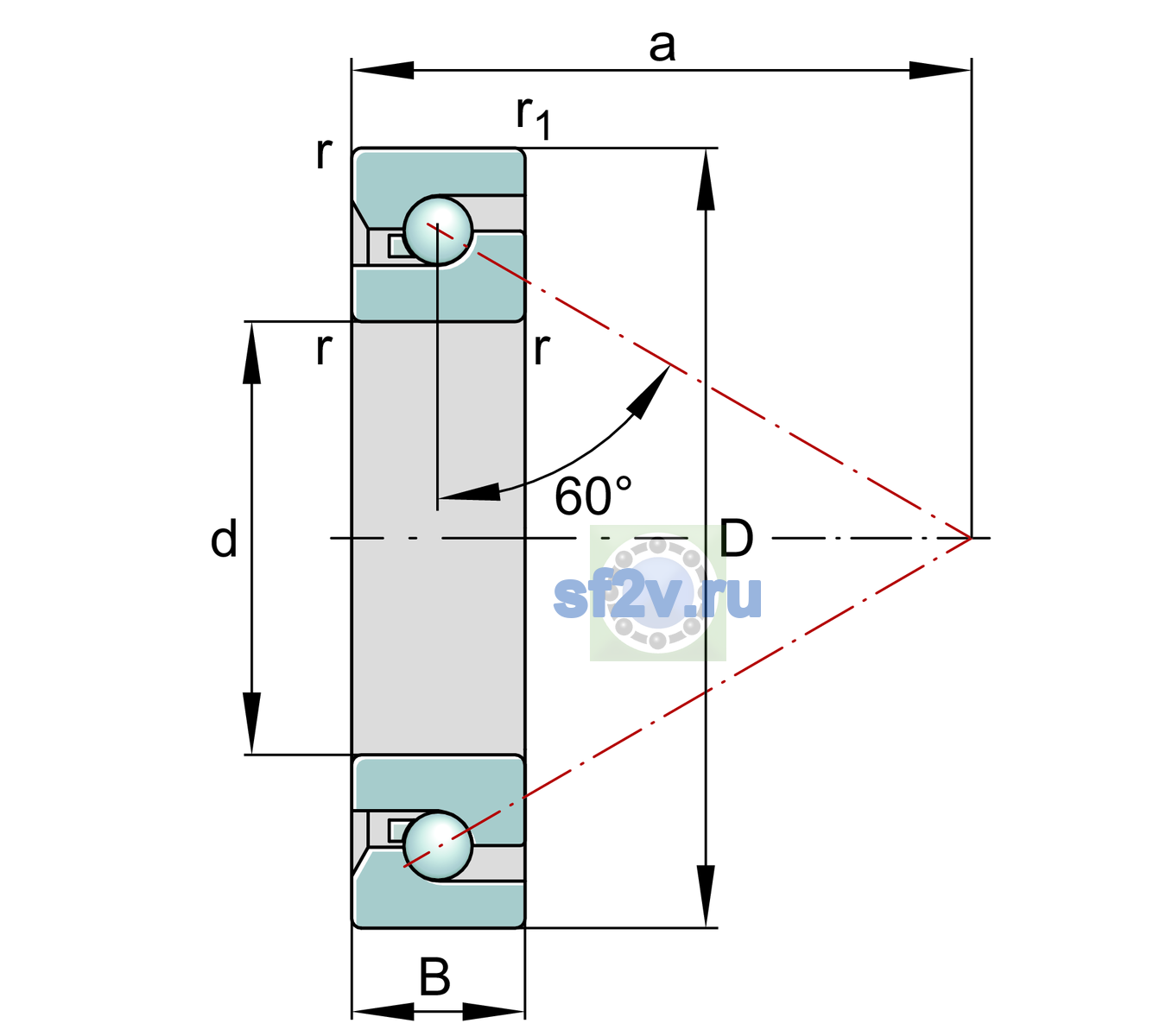

Размеры и геометрия

Наружный диаметр подшипника D: 100 mm
45 mm
Ширина B: 20 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер Ca по чертежу FAG: 68,000 N

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 2,700 1/min
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Параметр nG Grease по чертежу производителя [rpm]: 4,000 1/min
Масса: 0.804 kg
Обозначение товара / номер изделия производителя: BSB45100-SU-XL
Описание исполнения / варианта: CageStandardPolyamide cageSealingWithoutUnsealedArrangement bearing setSUSingle bearingLubricantWithoutnot greased
Параметр a по чертежу производителя [mm]: 75 mm
Параметр C0a по чертежу производителя [N]: 172,000 N
Параметр caL по чертежу производителя: 1,473 N/Вµm
Параметр Cua по чертежу производителя [N]: 10,400 N

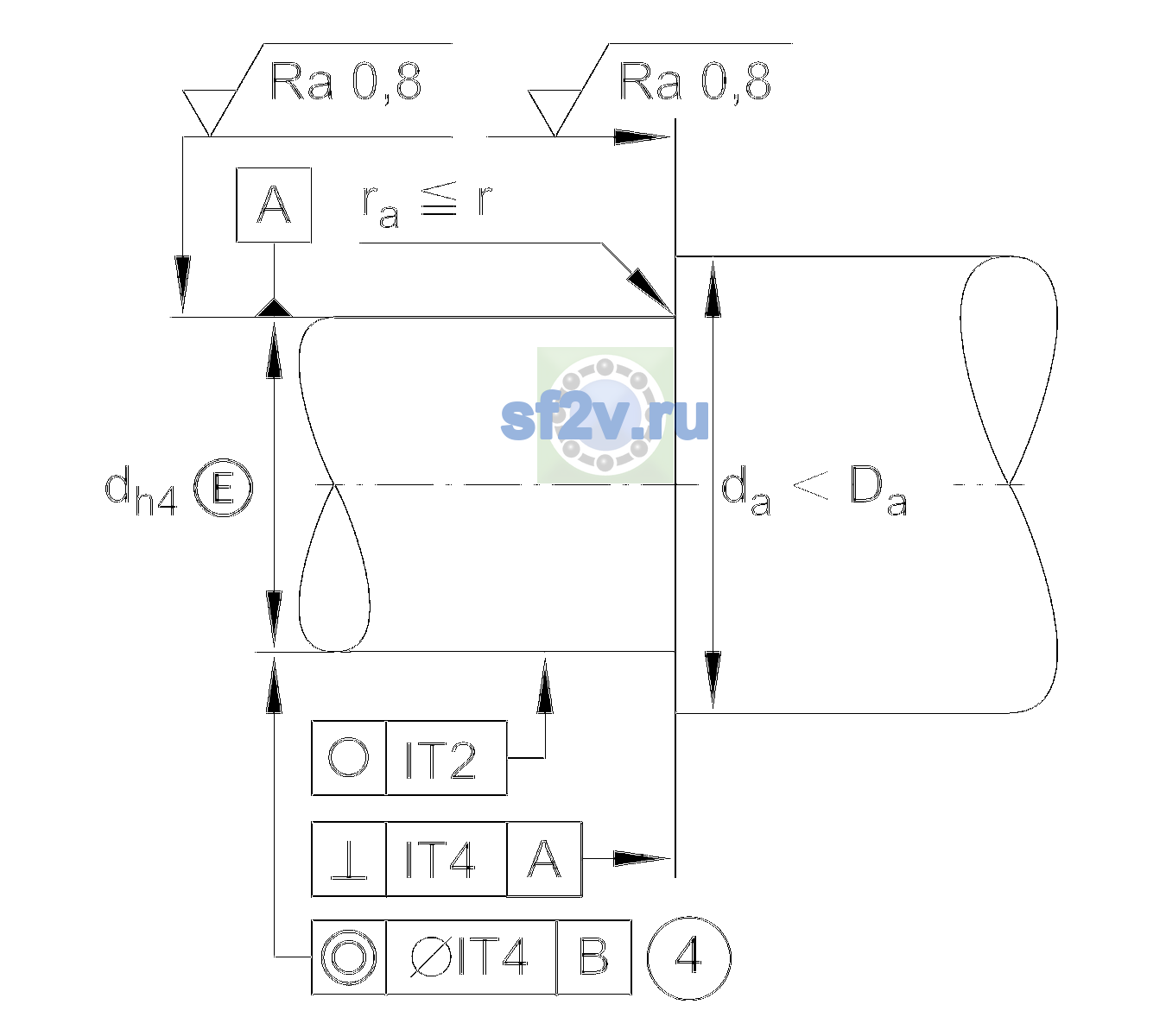

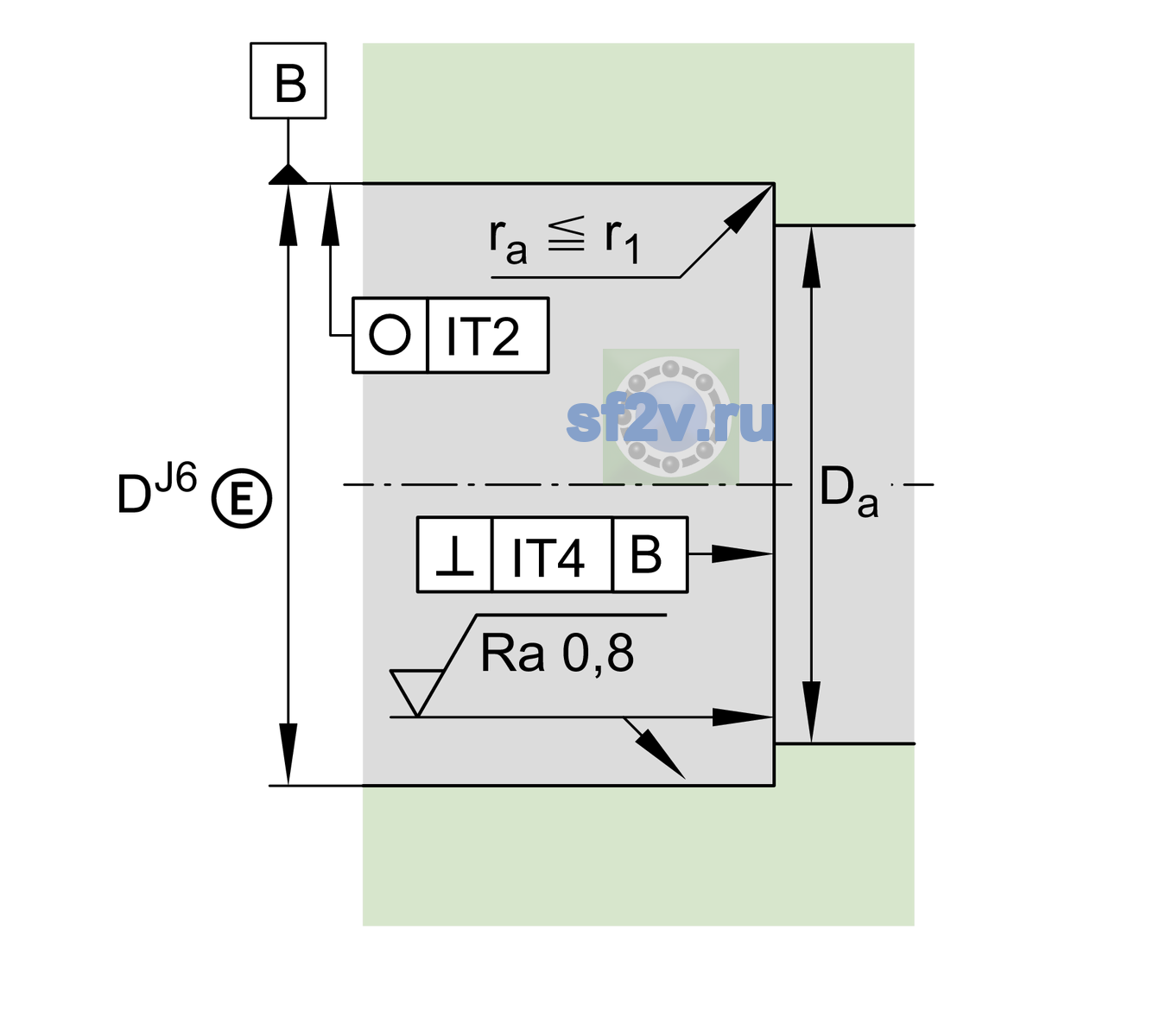

Параметр da по чертежу производителя [mm]: h12
64.5 mm
H12
85.5 mm
Параметр MA по чертежу производителя [N·m]: 120 Nm
Параметр MR по чертежу производителя [N·m]: 0.33 Nm
Параметр r1 min по чертежу производителя [mm]: 1.5 mm
Параметр О± по чертежу производителя [deg]: 60 °
