FAG

21316-E1-XL>A

Name: 21316-E1-XL>A
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 39 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 170 mm
80 mm
Ширина B: 39 mm

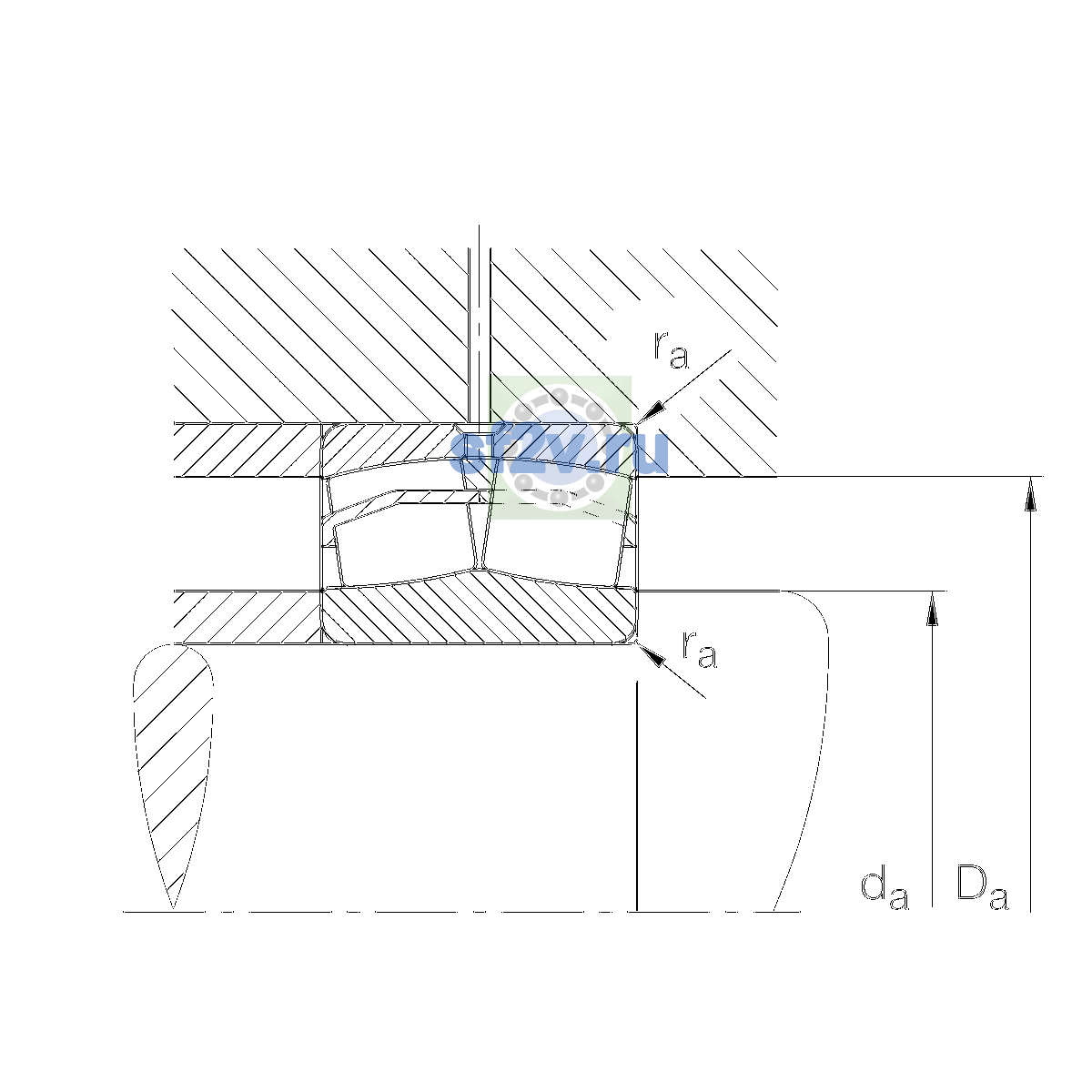

Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 92 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 4,050 1/min
Предельная частота вращения: 5,700 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 305,000 N
Базовая статическая радиальная грузоподъёмность C0r: 325,000 N
Коэффициент динамической осевой нагрузки Y1: 3.04
Коэффициент динамической осевой нагрузки Y2: 4.53
Коэффициент статической осевой нагрузки Y0: 2.97
Предел усталостной нагрузки Cu / Pu: 39,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Масса: 4.42 kg
Обозначение товара / номер изделия производителя: 21316-E1-XL>A
Описание исполнения / варианта: DesignE1without central ripBore typeZCylindricalCageJPASheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

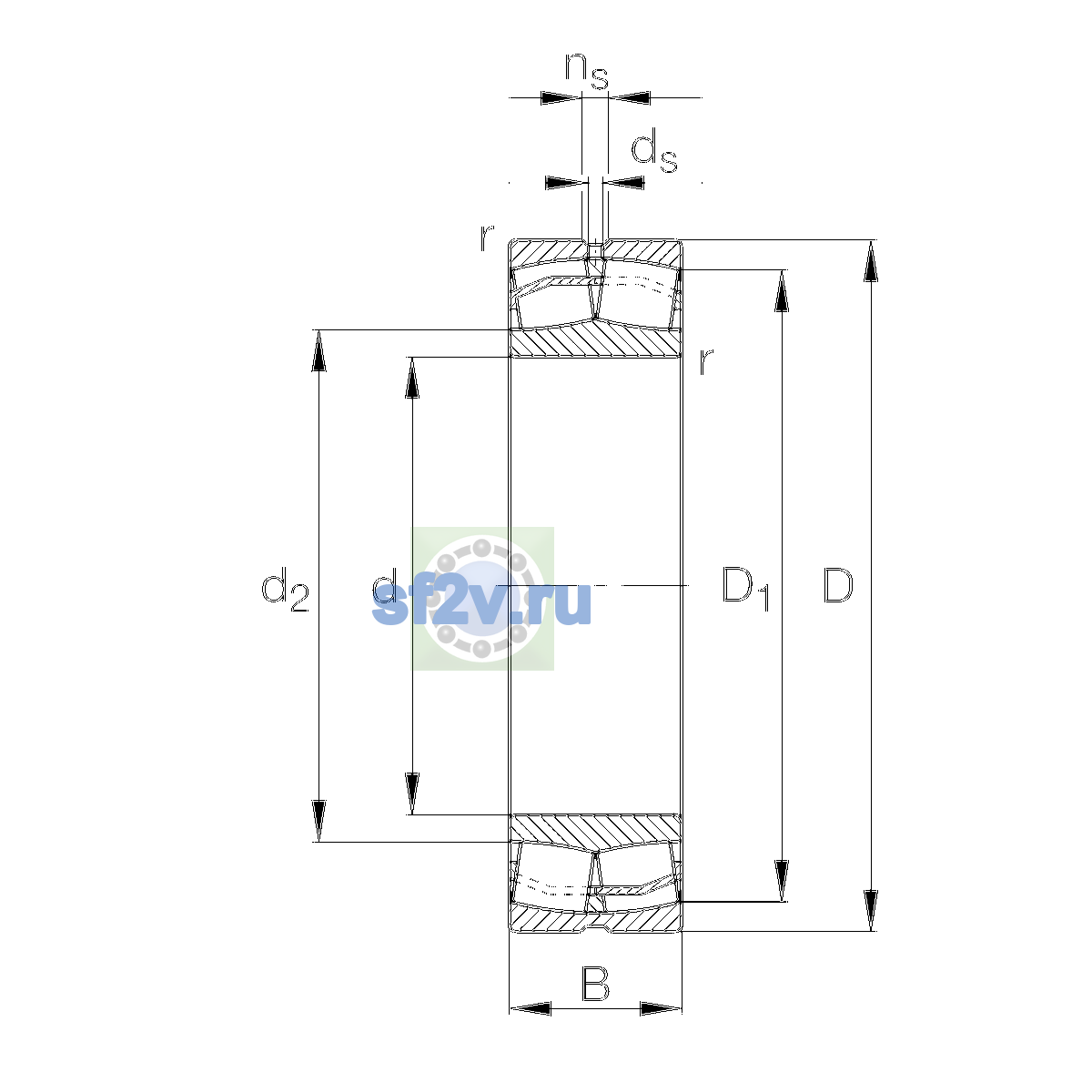

Параметр d1 по чертежу производителя [mm]: 135.4 mm
Параметр d2 по чертежу производителя [mm]: 99.7 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.22
Параметр ns по чертежу производителя [mm]: 6.5 mm
