FAG

23984-MB-H40AC

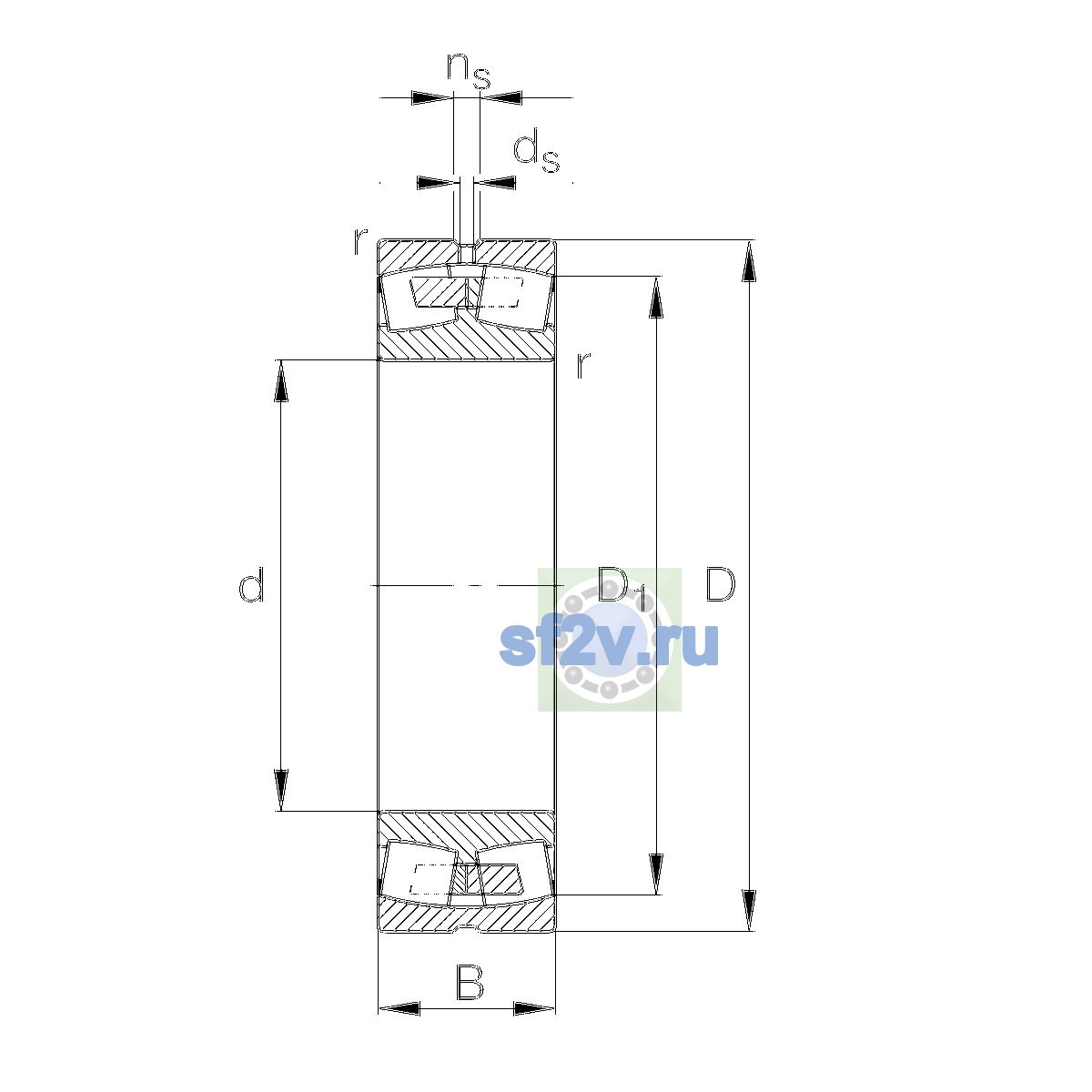

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 106 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 560 mm
420 mm
Ширина B: 106 mm

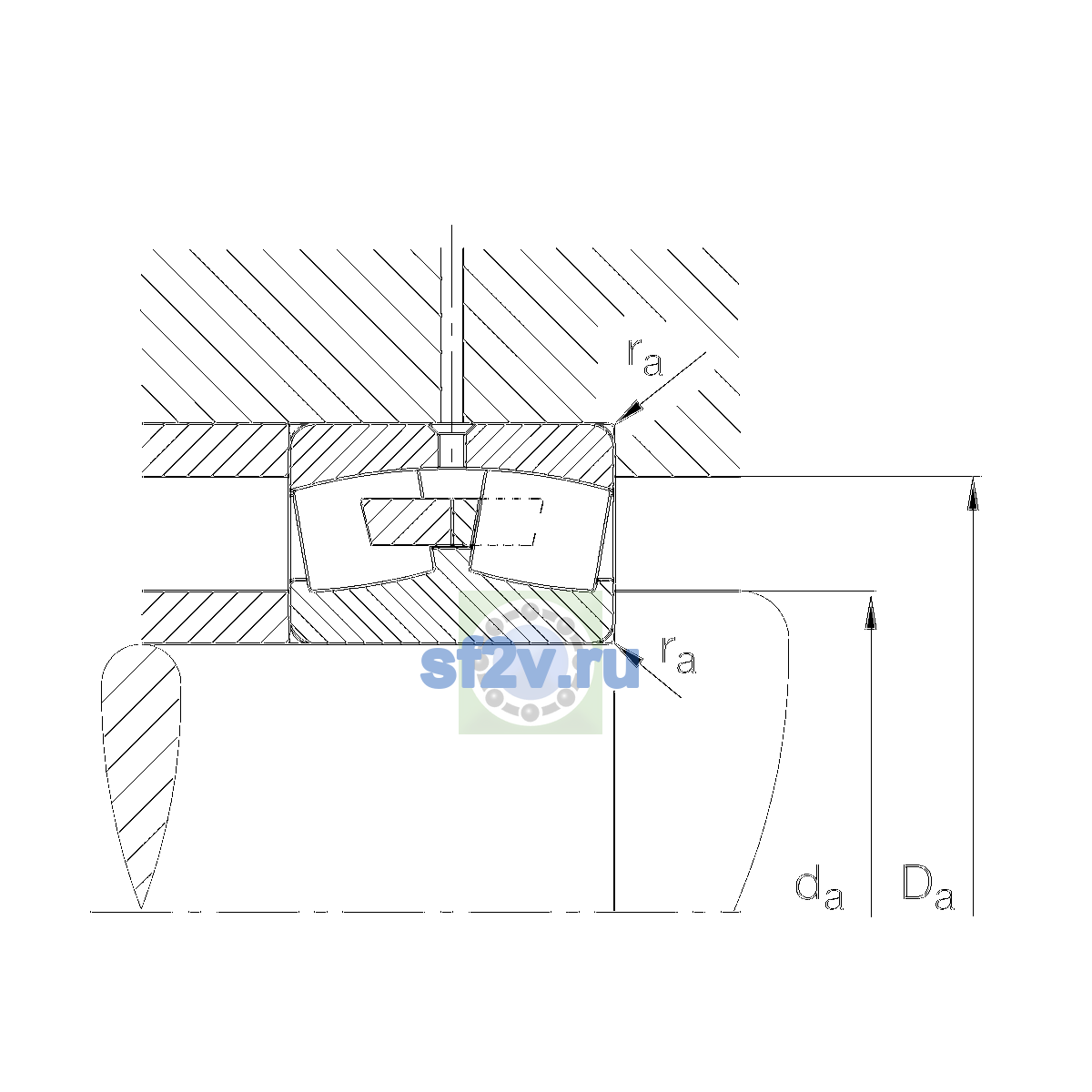

Максимальный диаметр упорного бурта корпуса Da max: 545.4 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 434.6 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 660 1/min
Предельная частота вращения: 1,230 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,910,000 N
Базовая статическая радиальная грузоподъёмность C0r: 4,450,000 N
Коэффициент динамической осевой нагрузки Y1: 3.85
Коэффициент динамической осевой нагрузки Y2: 5.73
Коэффициент статической осевой нагрузки Y0: 3.76
Предел усталостной нагрузки Cu / Pu: 310,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23984MB.H40AC</div>
Масса: 73.5 kg
Обозначение товара / номер изделия производителя: 23984-MB-H40AC
Описание исполнения / варианта: Bore typeZCylindricalCageMBSolid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureH40AC6 lubricating holes and groove at the inner ring
Параметр d1 по чертежу производителя [mm]: 519.5 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.18
Параметр ns по чертежу производителя [mm]: 17.7 mm
