FAG

23156-BE-XL-C5

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 146 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 460 mm
280 mm
Ширина B: 146 mm

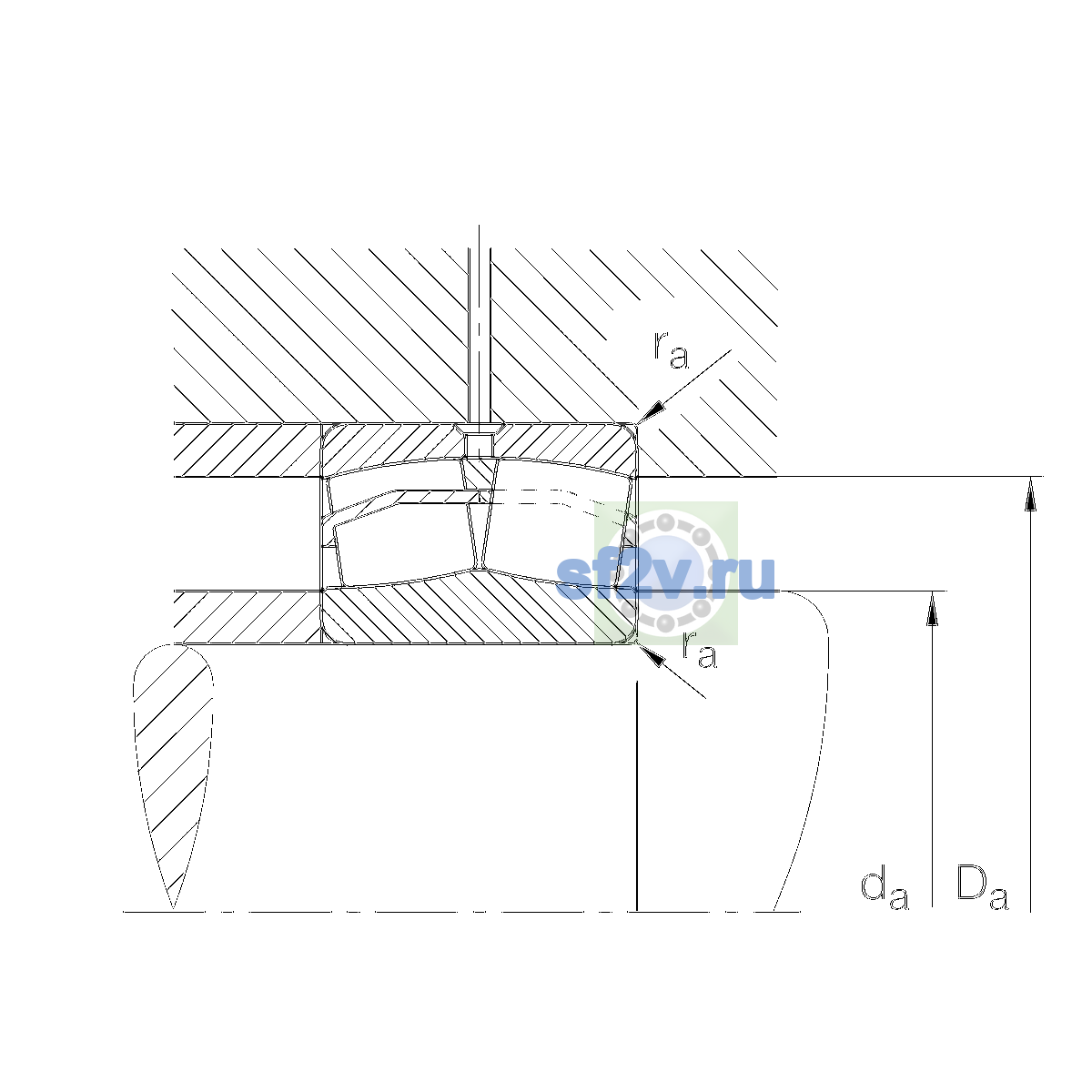

Максимальный диаметр упорного бурта корпуса Da max: 440 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 300 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 790 1/min
Предельная частота вращения: 1,420 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 2,750,000 N
Базовая статическая радиальная грузоподъёмность C0r: 4,200,000 N
Коэффициент динамической осевой нагрузки Y1: 2.21
Коэффициент динамической осевой нагрузки Y2: 3.29
Коэффициент статической осевой нагрузки Y0: 2.16
Предел усталостной нагрузки Cu / Pu: 325,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 96.4 kg
Обозначение товара / номер изделия производителя: 23156-BE-XL-C5
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC5 (Group 5)Internal clearance larger than C4Relubrication featureStandard

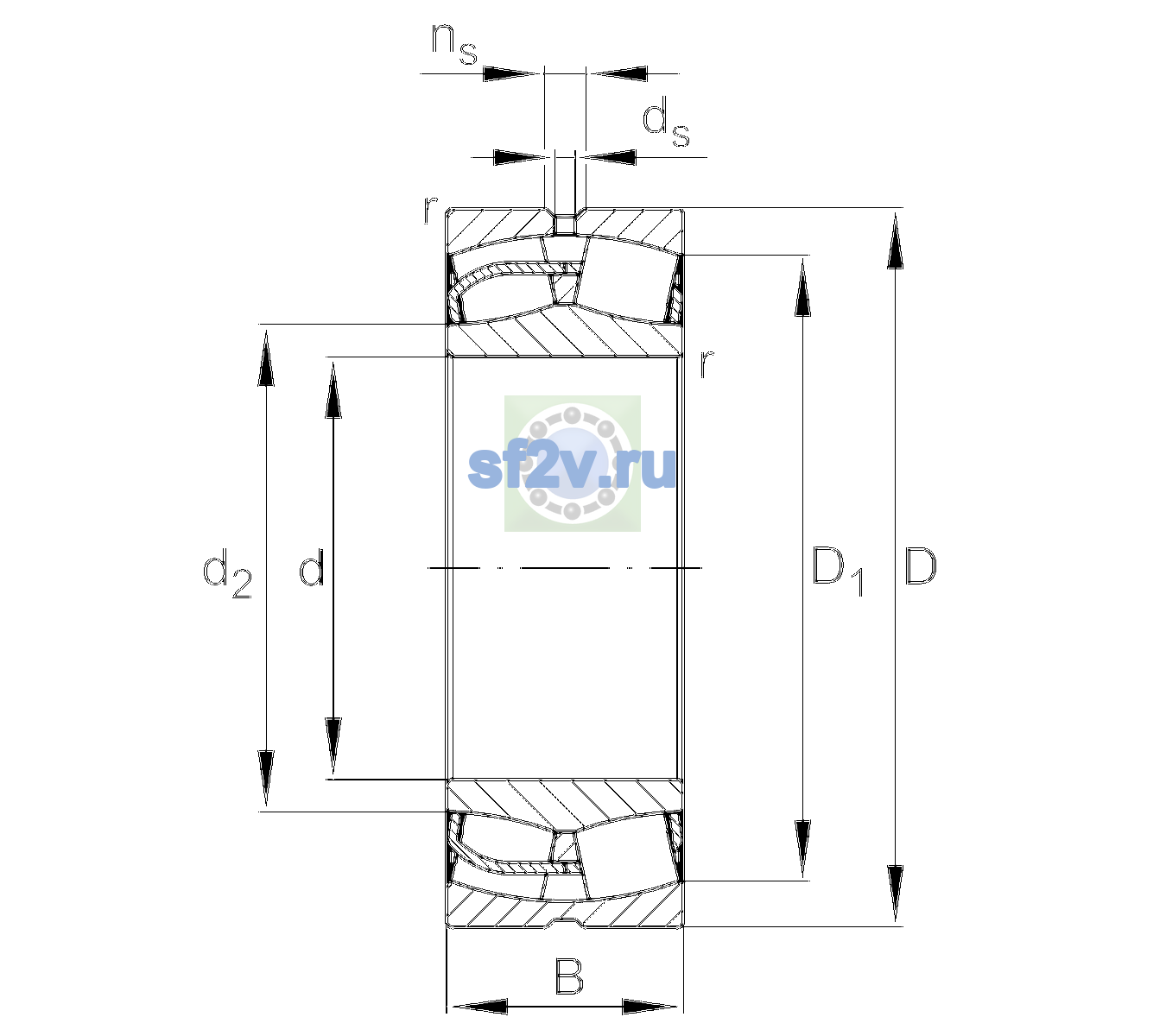

Параметр d1 по чертежу производителя [mm]: 403.4 mm
Параметр d2 по чертежу производителя [mm]: 321.4 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.31
Параметр ns по чертежу производителя [mm]: 17.7 mm
