FAG

3307-BD-XL

Name: 3307-BD-XL
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 34,9 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 80 mm
35 mm
Ширина B: 34.9 mm

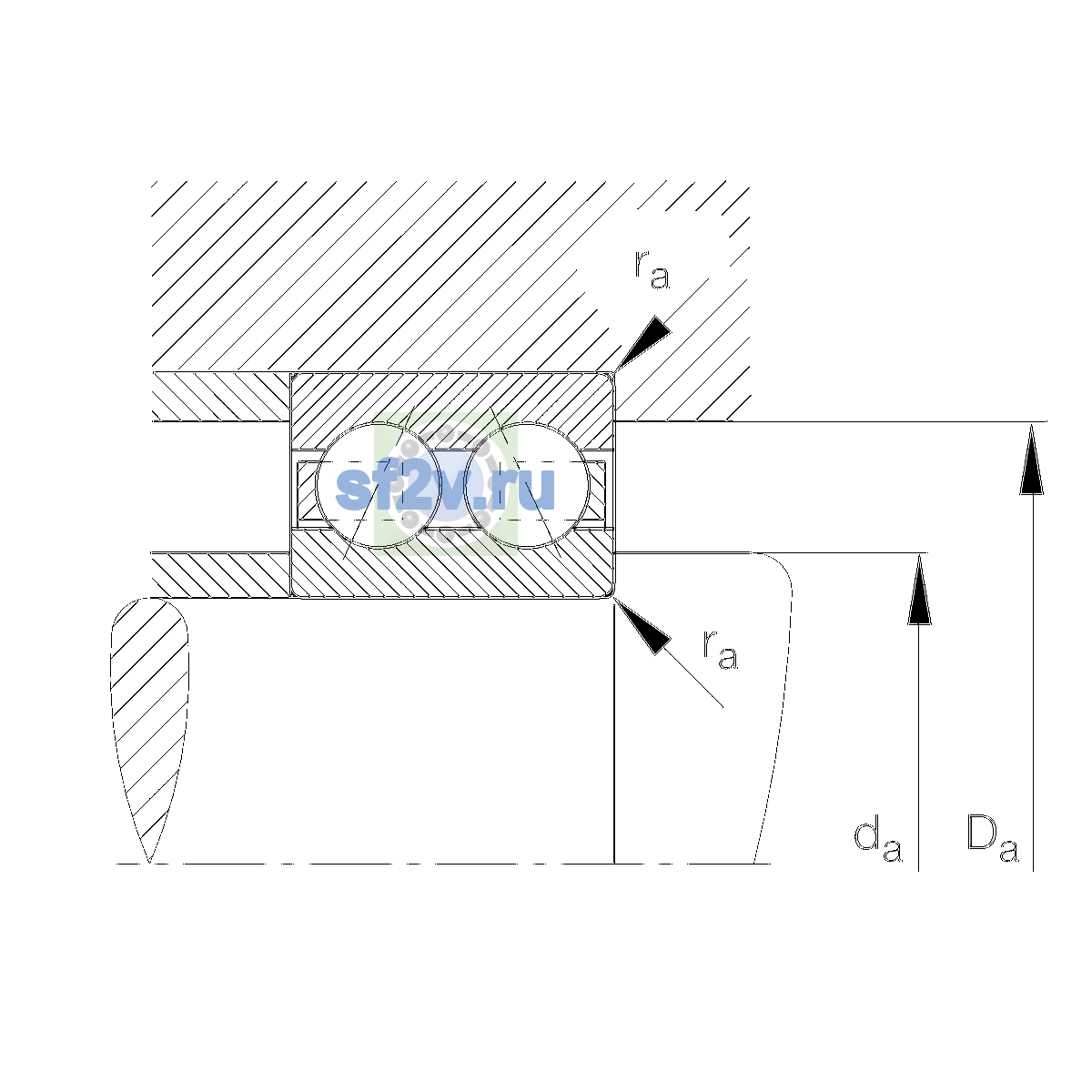

Максимальный диаметр упорного бурта корпуса Da max: 71 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 44 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 8,100 1/min
Предельная частота вращения: 9,000 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 55,000 N
Базовая статическая радиальная грузоподъёмность C0r: 36,500 N
Предел усталостной нагрузки Cu / Pu: 2,550 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>3307-BD</div>
Масса: 0.72 kg
Обозначение товара / номер изделия производителя: 3307-BD-XL
Описание исполнения / варианта: Показать полное значение

Design variantBBearing without filling slotChanged internal designDDSealingWithoutnot sealedCageJHsteel sheet metalTolerance classP6Class6 (P6), better than PNDimensional / heat stabilization SNRings dimensional stabilized up to 120°LubricantWithoutBearing not greasedAxial internal clearanceCNGroup N (CN)

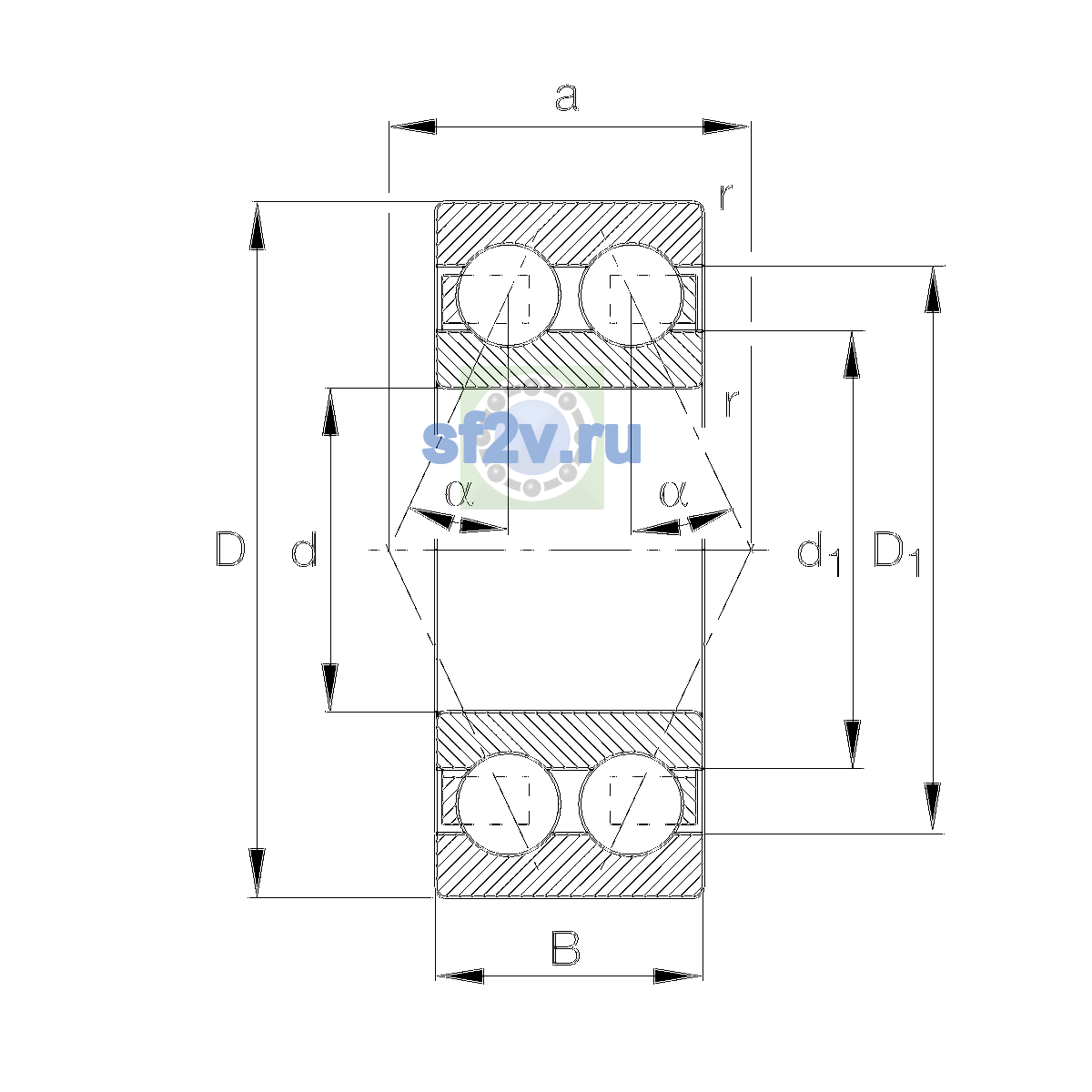

Параметр a по чертежу производителя [mm]: 48 mm
Параметр d1 по чертежу производителя [mm]: 51.8 mm
68.92 mm
Параметр d2 по чертежу производителя [mm]: 49.63 mm
71.91 mm
Параметр О± по чертежу производителя [deg]: 30 °
