FAG

3213-BD-XL-TVH

Name: 3213-BD-XL-TVH
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 38,1 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 120 mm
65 mm
Ширина B: 38.1 mm

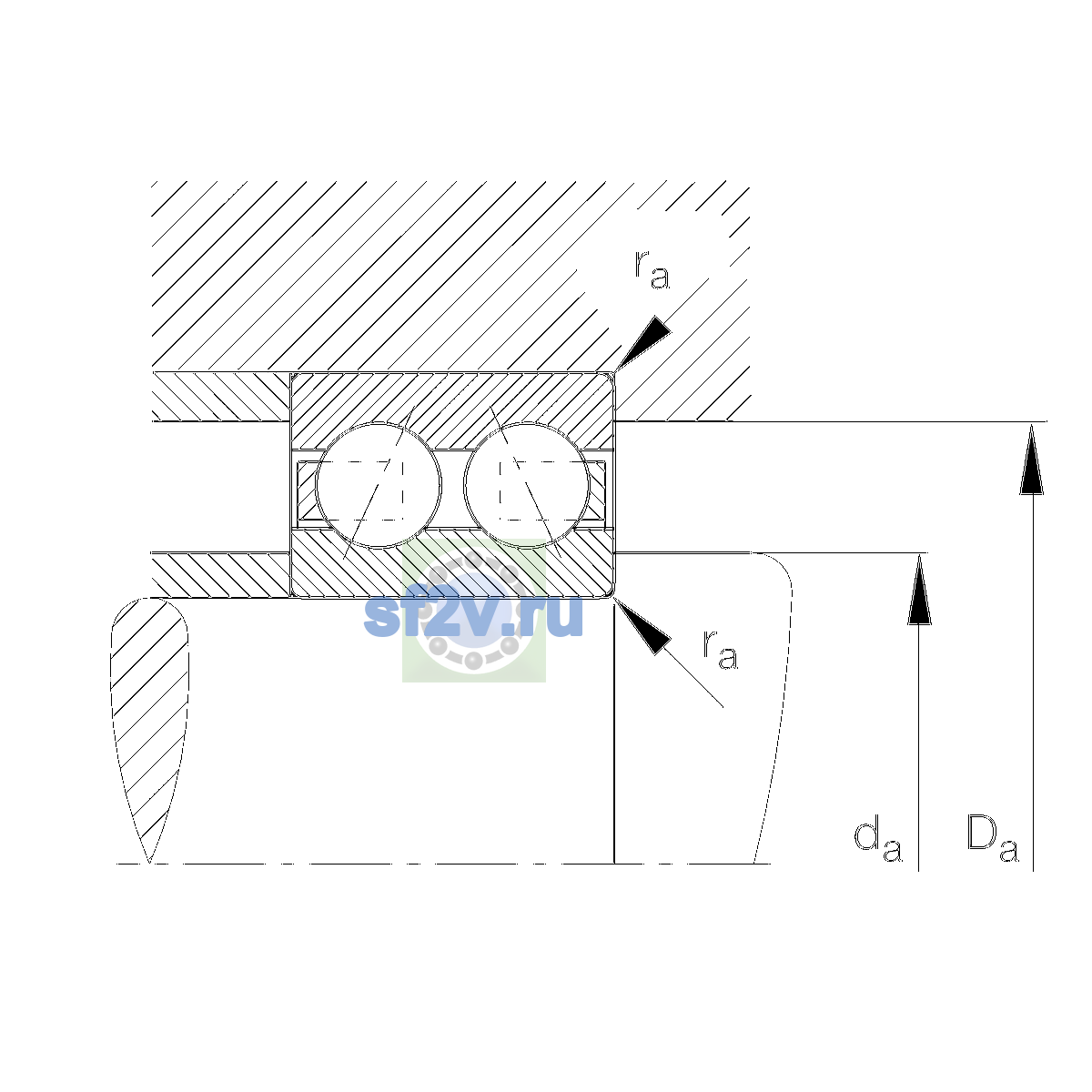

Максимальный диаметр упорного бурта корпуса Da max: 111 mm
Максимальный допустимый радиус галтели ra: 1.5 mm
Минимальный диаметр упорного бурта вала da / db: 74 mm
Минимальный размер фаски / радиус r min: 1.5 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 6,000 1/min
Предельная частота вращения: 5,700 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 86,000 N
Базовая статическая радиальная грузоподъёмность C0r: 77,000 N
Предел усталостной нагрузки Cu / Pu: 5,300 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>3213-BD-TVH</div>
Масса: 1.6 kg
Обозначение товара / номер изделия производителя: 3213-BD-XL-TVH
Описание исполнения / варианта: Показать полное значение

Design variantBBearing without filling slotChanged internal designDDSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classP6Class6 (P6), better than PNDimensional / heat stabilization S0Rings dimensional stabilized up to 150°LubricantWithoutBearing not greasedAxial internal clearanceCNGroup N (CN)

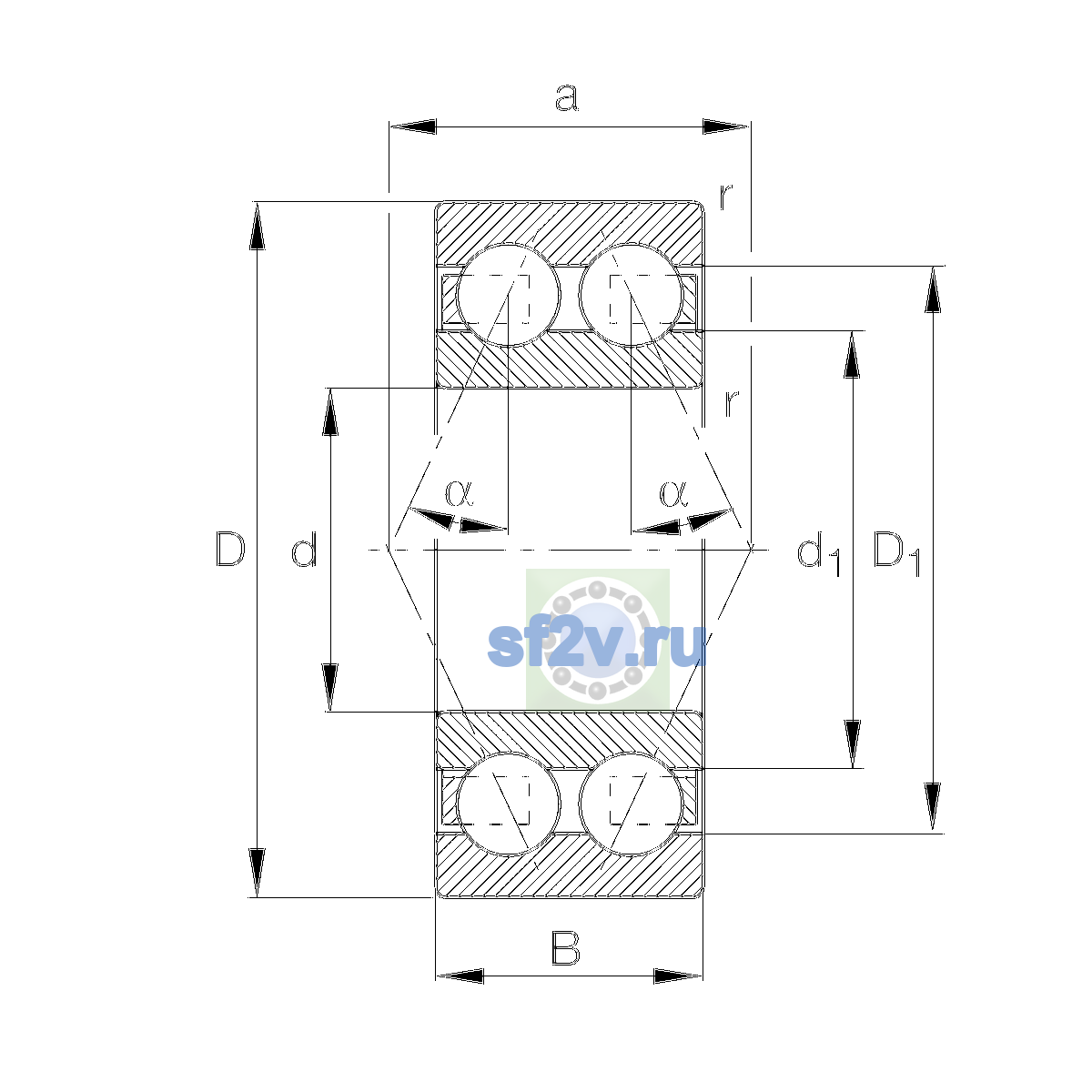

Параметр a по чертежу производителя [mm]: 70.6 mm
Параметр d1 по чертежу производителя [mm]: 87.7 mm
106.64 mm
Параметр О± по чертежу производителя [deg]: 30 °
