FAG

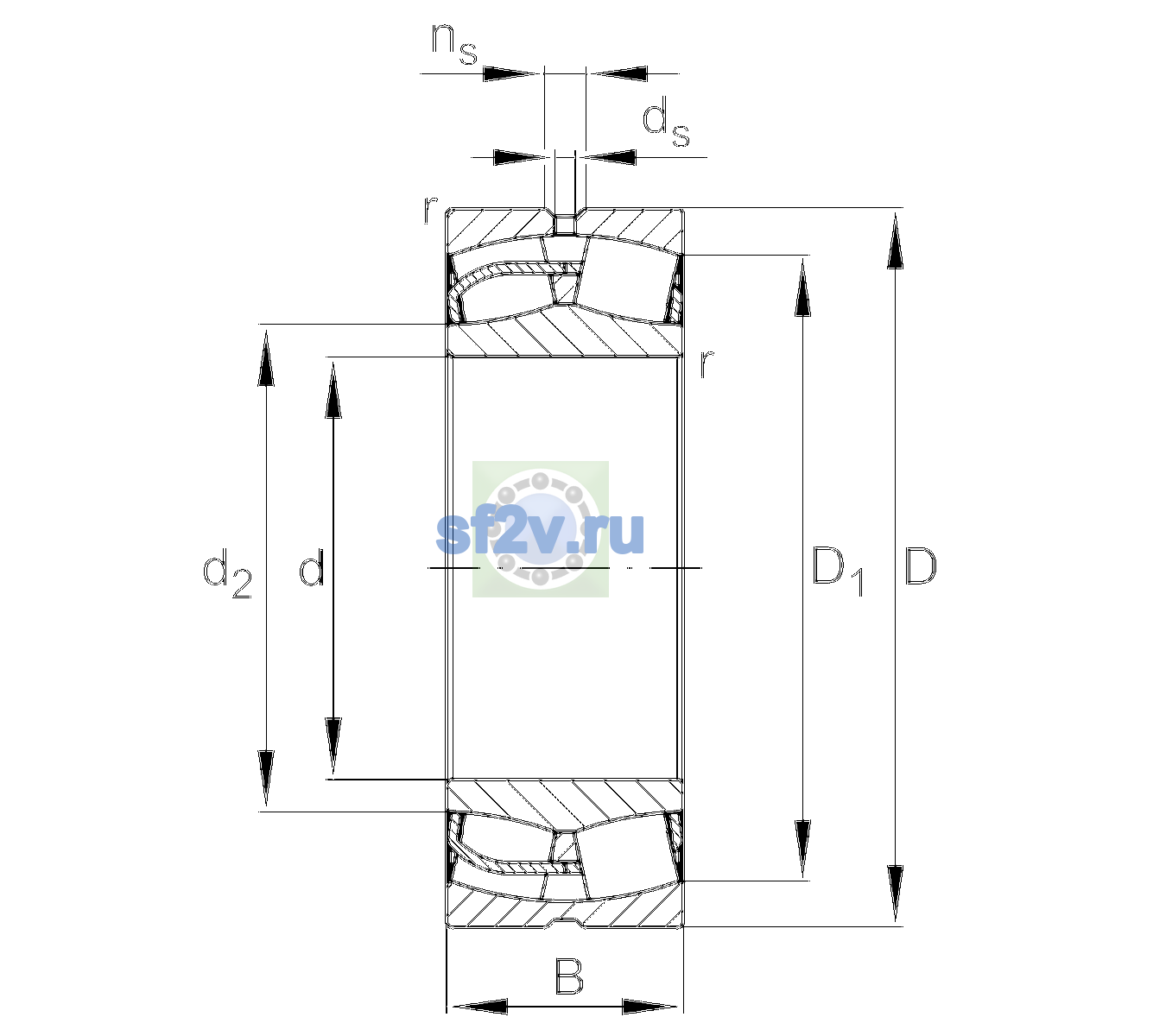

24144-BE-XL-C5

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 150 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 370 mm
220 mm
Ширина B: 150 mm

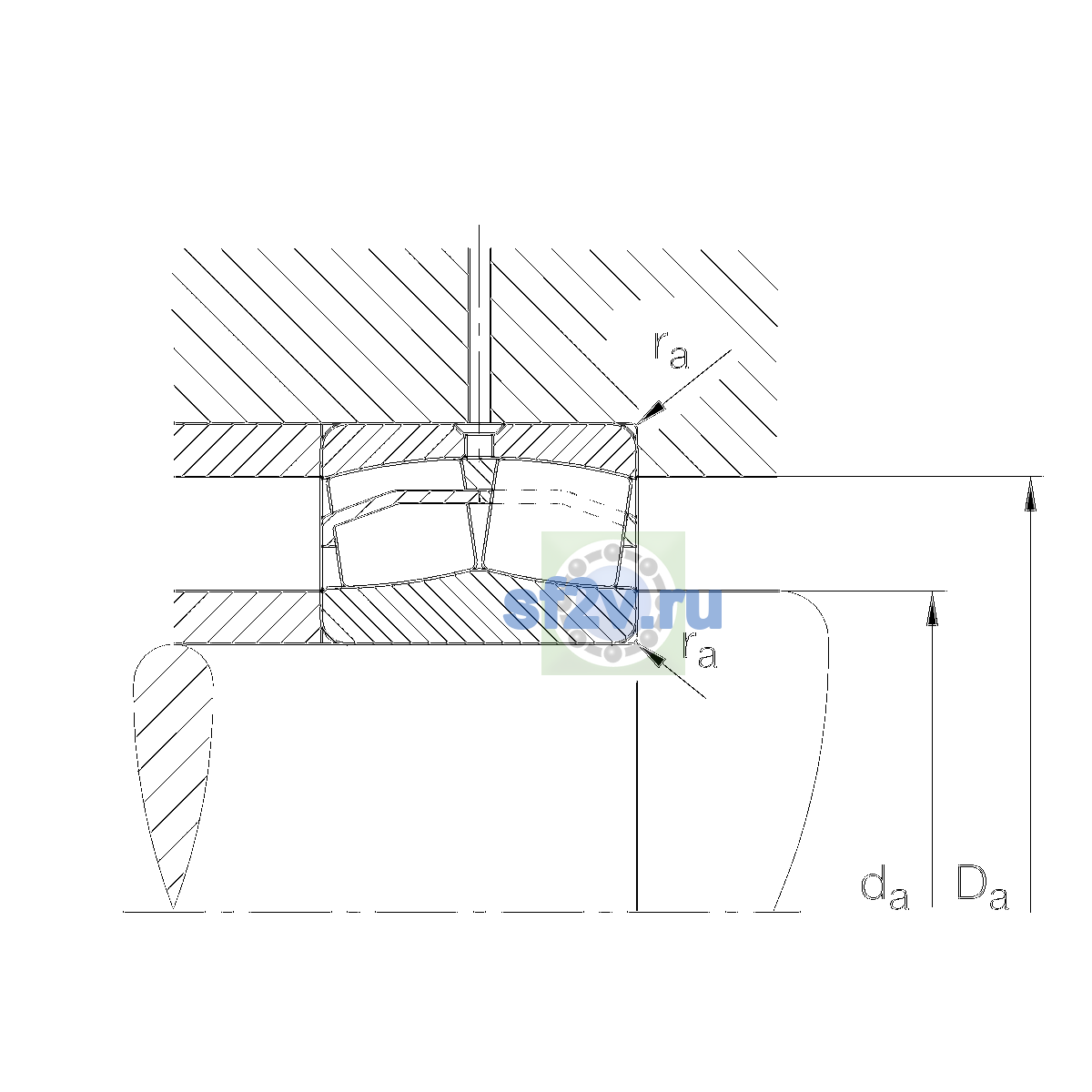

Максимальный диаметр упорного бурта корпуса Da max: 353 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 237 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 750 1/min
Предельная частота вращения: 1,650 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 2,190,000 N
Базовая статическая радиальная грузоподъёмность C0r: 3,250,000 N
Коэффициент динамической осевой нагрузки Y1: 1.74
Коэффициент динамической осевой нагрузки Y2: 2.59
Коэффициент статической осевой нагрузки Y0: 1.7
Предел усталостной нагрузки Cu / Pu: 300,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 63.195 kg
Обозначение товара / номер изделия производителя: 24144-BE-XL-C5
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC5 (Group 5)Internal clearance larger than C4Relubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 314.3 mm
Параметр d2 по чертежу производителя [mm]: 247.6 mm
Параметр ds по чертежу производителя [mm]: 6.3 mm
Параметр E по чертежу производителя [mm]: 0.39
Параметр ns по чертежу производителя [mm]: 12.2 mm
