FAG

238/1120-B-MB

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 180 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 1,360 mm
1,120 mm
Ширина B: 180 mm

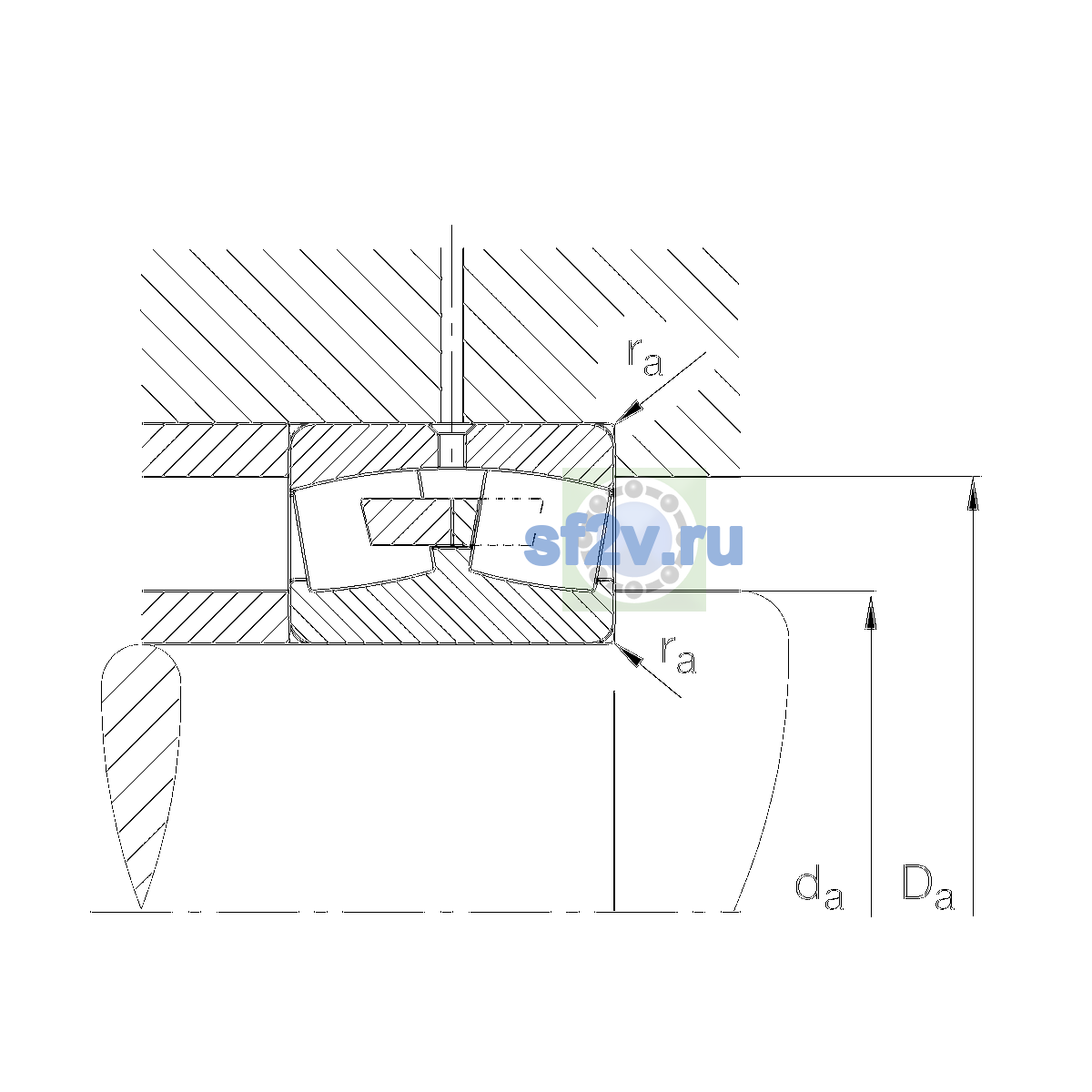

Максимальный диаметр упорного бурта корпуса Da max: 1,337 mm
Максимальный допустимый радиус галтели ra: 5 mm
Минимальный диаметр упорного бурта вала da / db: 1,153 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 203 1/min
Предельная частота вращения: 460 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 5,700,000 N
Базовая статическая радиальная грузоподъёмность C0r: 17,500,000 N
Коэффициент динамической осевой нагрузки Y1: 6.18
Коэффициент динамической осевой нагрузки Y2: 9.2
Коэффициент статической осевой нагрузки Y0: 6.04
Предел усталостной нагрузки Cu / Pu: 1,110,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Масса: 555 kg
Обозначение товара / номер изделия производителя: 238/1120-B-MB
Описание исполнения / варианта: DesignBwith fixed central rib Bore typeZCylindricalCageMBSolid brass cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard

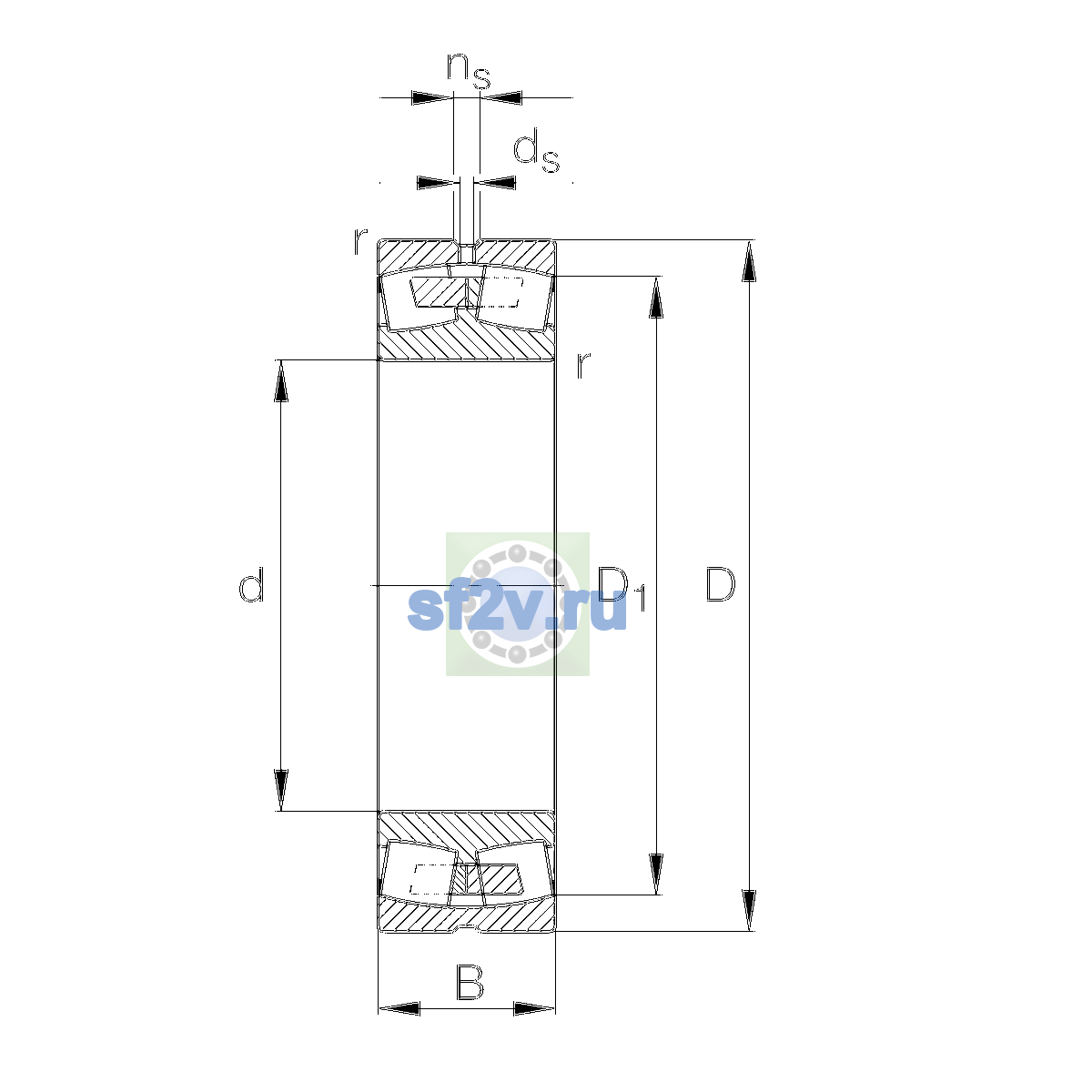

Параметр d1 по чертежу производителя [mm]: 1,291.4 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.11
Параметр ns по чертежу производителя [mm]: 17.7 mm
