FAG

24030-BE-XL-C3>A

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 75 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 225 mm
150 mm
Ширина B: 75 mm

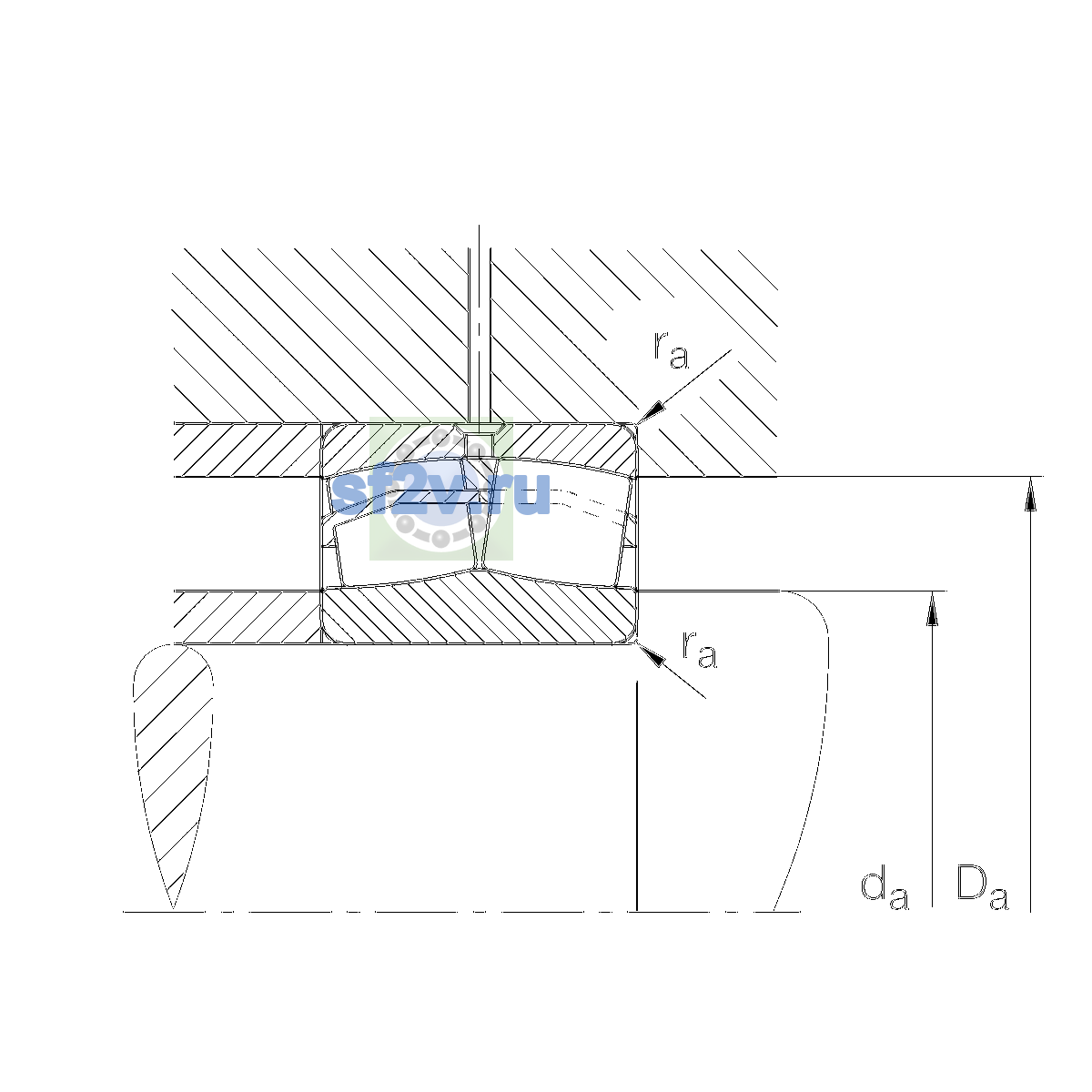

Максимальный диаметр упорного бурта корпуса Da max: 214.8 mm
Максимальный допустимый радиус галтели ra: 2.1 mm
Минимальный диаметр упорного бурта вала da / db: 160.2 mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1,790 1/min
Предельная частота вращения: 2,750 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 680,000 N
Базовая статическая радиальная грузоподъёмность C0r: 1,090,000 N
Коэффициент динамической осевой нагрузки Y1: 2.32
Коэффициент динамической осевой нагрузки Y2: 3.45
Коэффициент статической осевой нагрузки Y0: 2.26
Предел усталостной нагрузки Cu / Pu: 125,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 10.5 kg
Обозначение товара / номер изделия производителя: 24030-BE-XL-C3>A
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard

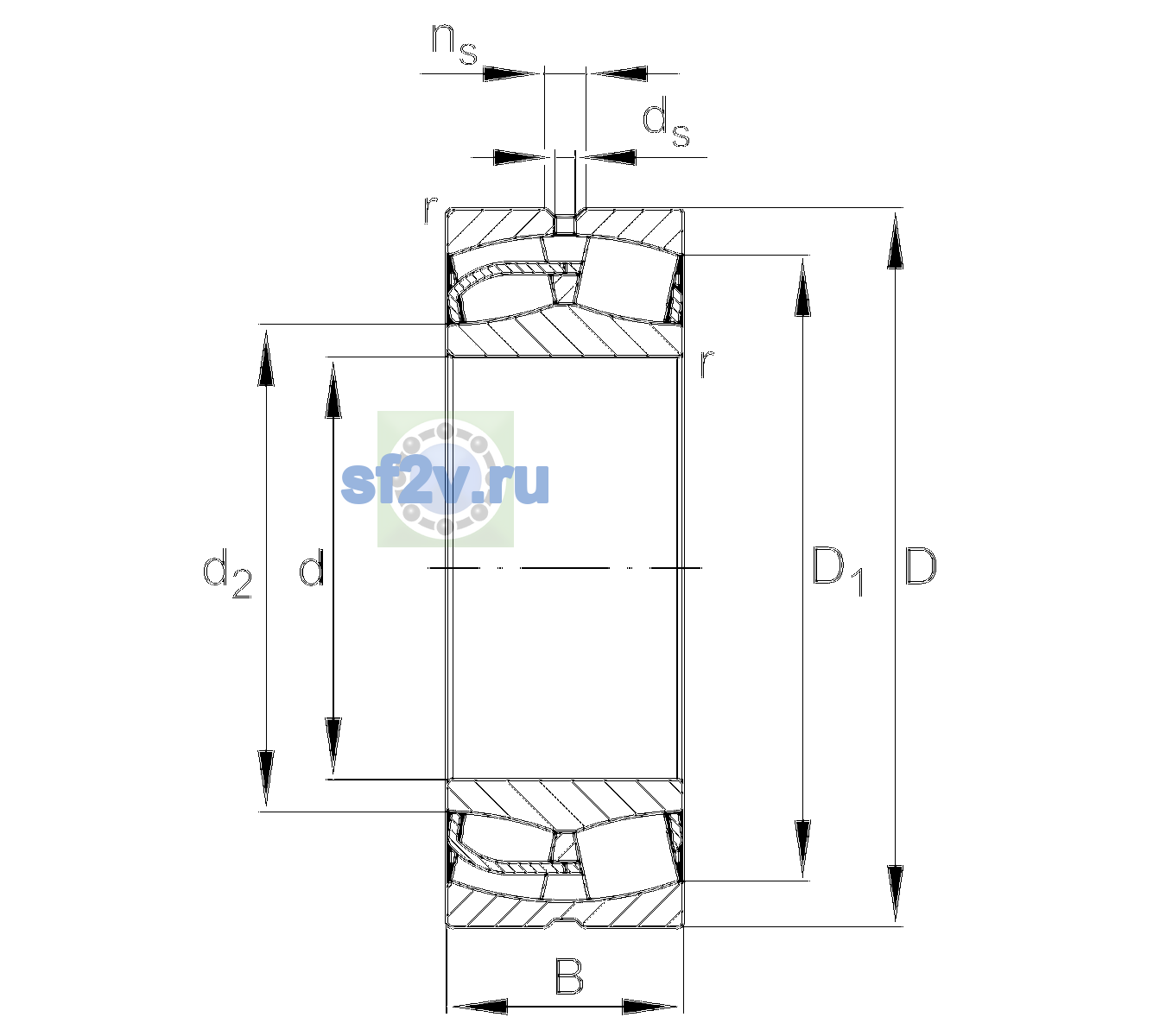

Параметр d1 по чертежу производителя [mm]: 199.4 mm
Параметр d2 по чертежу производителя [mm]: 168.1 mm
Параметр ds по чертежу производителя [mm]: 3.2 mm
Параметр E по чертежу производителя [mm]: 0.29
Параметр ns по чертежу производителя [mm]: 6.5 mm
