FAG

23138-E1A-XL-M-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 104 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 320 mm
190 mm
Ширина B: 104 mm

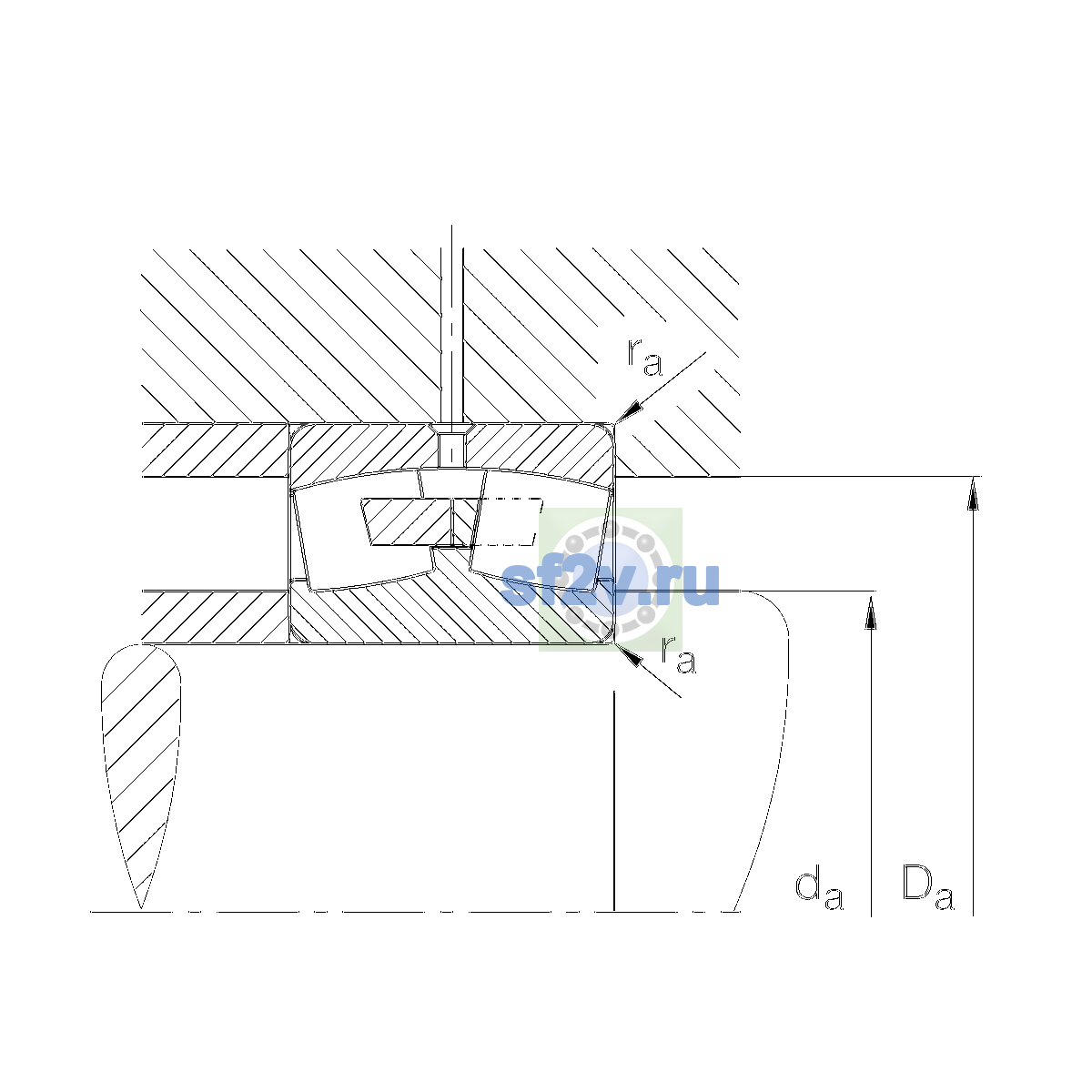

Максимальный диаметр упорного бурта корпуса Da max: 306 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 204 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1,260 1/min
Предельная частота вращения: 2,070 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,610,000 N
Базовая статическая радиальная грузоподъёмность C0r: 2,220,000 N
Коэффициент динамической осевой нагрузки Y1: 2.28
Коэффициент динамической осевой нагрузки Y2: 3.39
Коэффициент статической осевой нагрузки Y0: 2.23
Предел усталостной нагрузки Cu / Pu: 222,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Заменяет / предыдущая модификация: <div>23138-E1A-M-C3, 23138E1A.M.C3</div>
Масса: 33.9 kg
Обозначение товара / номер изделия производителя: 23138-E1A-XL-M-C3
Описание исполнения / варианта: DesignE1Awithout central ripBore typeZCylindricalCageMBrass CageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 281.6 mm
Параметр ds по чертежу производителя [mm]: 8 mm
Параметр E по чертежу производителя [mm]: 0.3
Параметр ns по чертежу производителя [mm]: 15 mm
