FAG

23238-BE-XL-H151B

Name: 23238-BE-XL-H151B
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 120 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 340 mm
190 mm
Ширина B: 120 mm

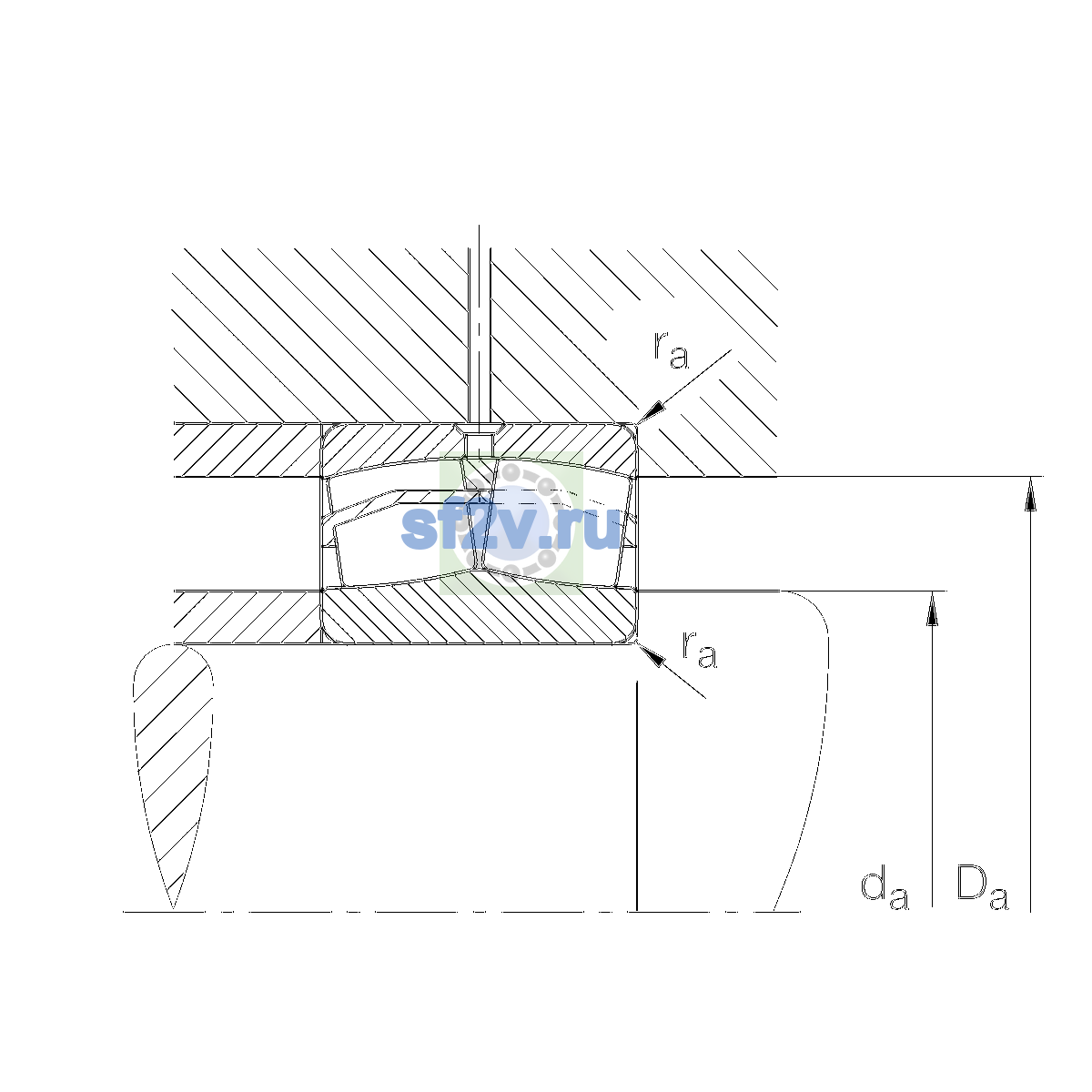

Максимальный диаметр упорного бурта корпуса Da max: 323 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 207 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 1,070 1/min
Предельная частота вращения: 1,990 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,740,000 N
Базовая статическая радиальная грузоподъёмность C0r: 2,400,000 N
Коэффициент динамической осевой нагрузки Y1: 1.98
Коэффициент динамической осевой нагрузки Y2: 2.94
Коэффициент статической осевой нагрузки Y0: 1.93
Предел усталостной нагрузки Cu / Pu: 206,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>23238-E1-H151B</div>
Масса: 46.195 kg
Обозначение товара / номер изделия производителя: 23238-BE-XL-H151B
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureStandard Locating feature, bearing outer ringH151B2 Locking features, bearing outer ring

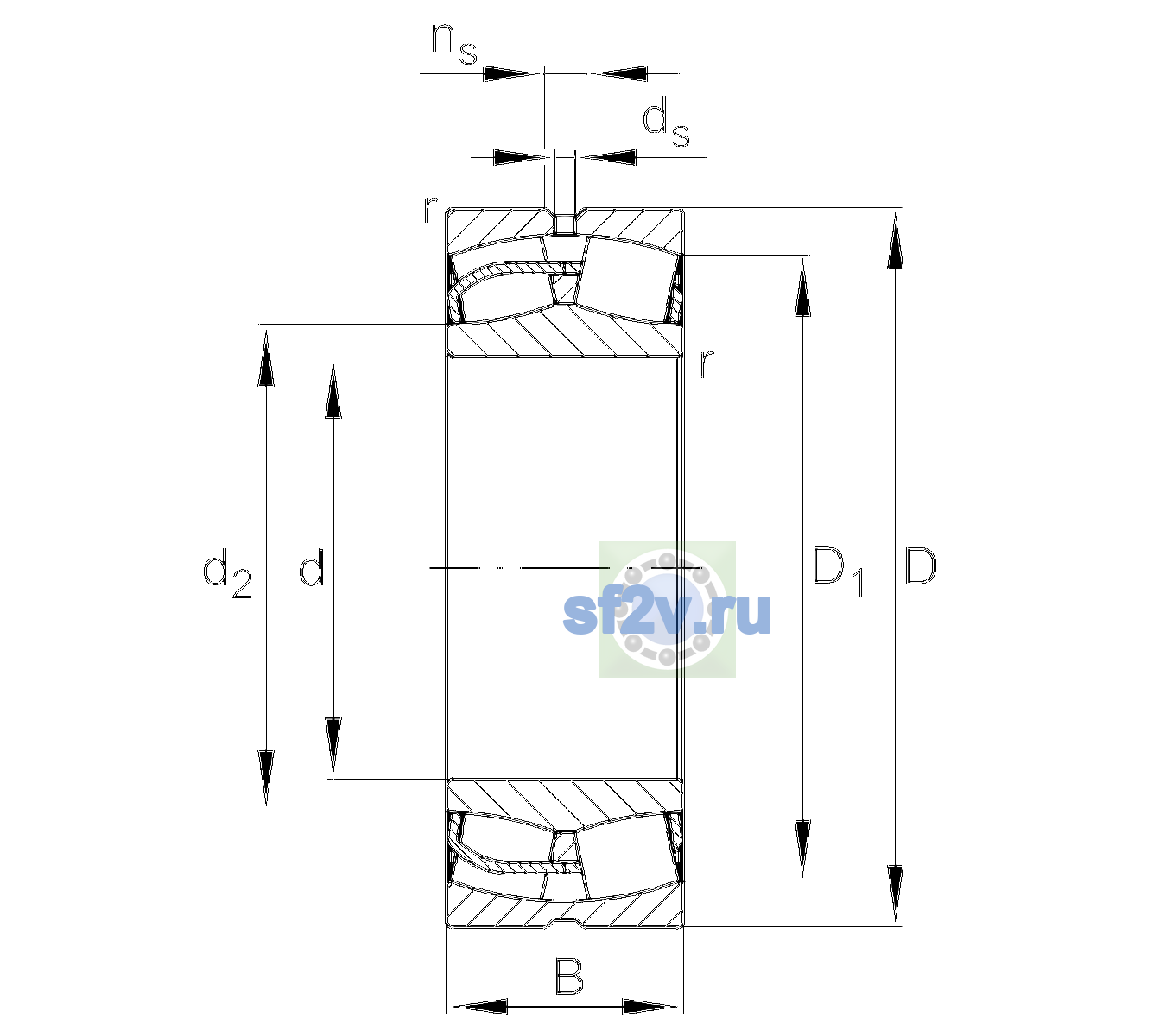

Параметр d1 по чертежу производителя [mm]: 289 mm
Параметр d2 по чертежу производителя [mm]: 222.4 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.34
Параметр ns по чертежу производителя [mm]: 17.7 mm

23238-BE-XL-H151B
