FAG

1204-TVH

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 14 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

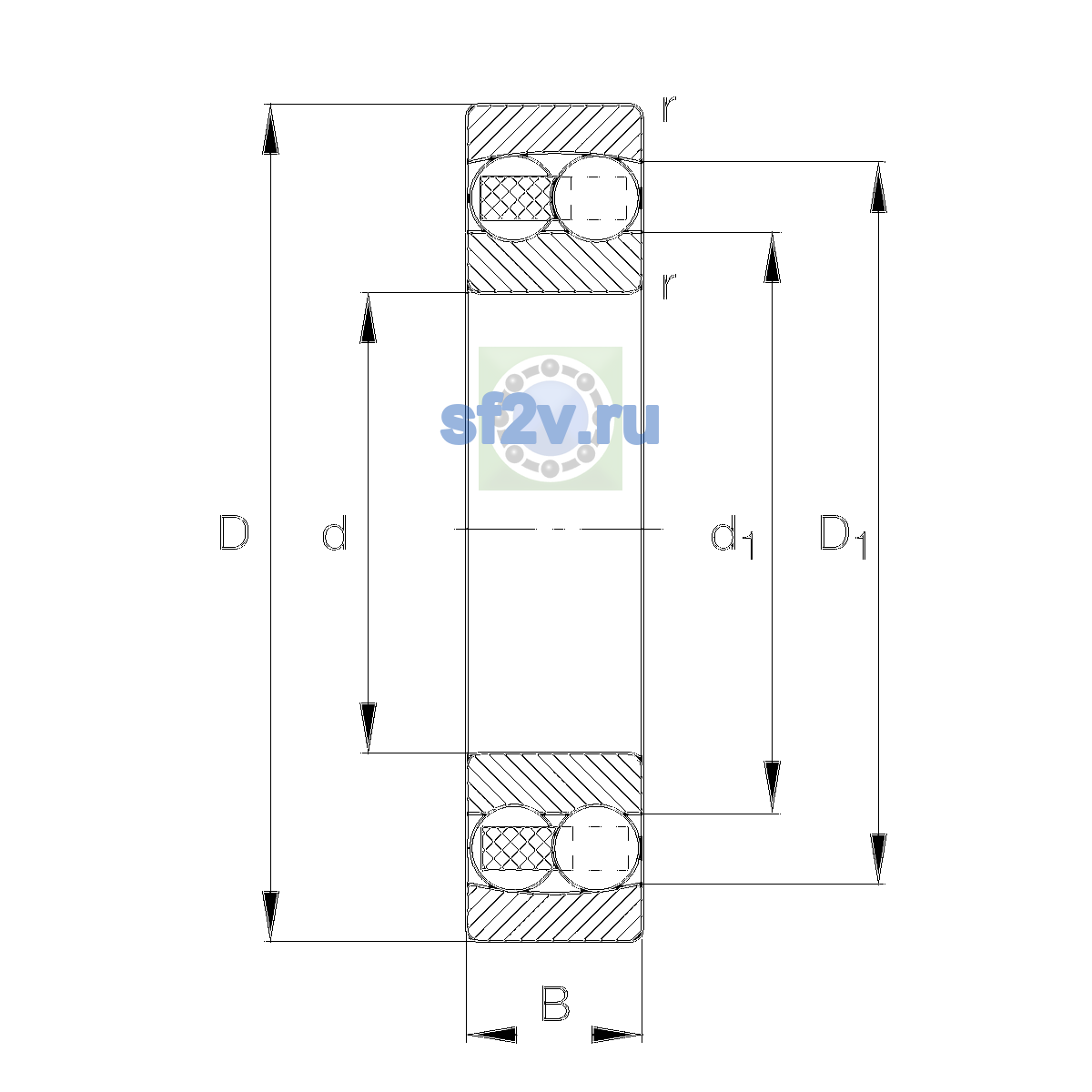

Размеры и геометрия

6

Наружный диаметр подшипника D: 47 mm
20 mm
Ширина B: 14 mm

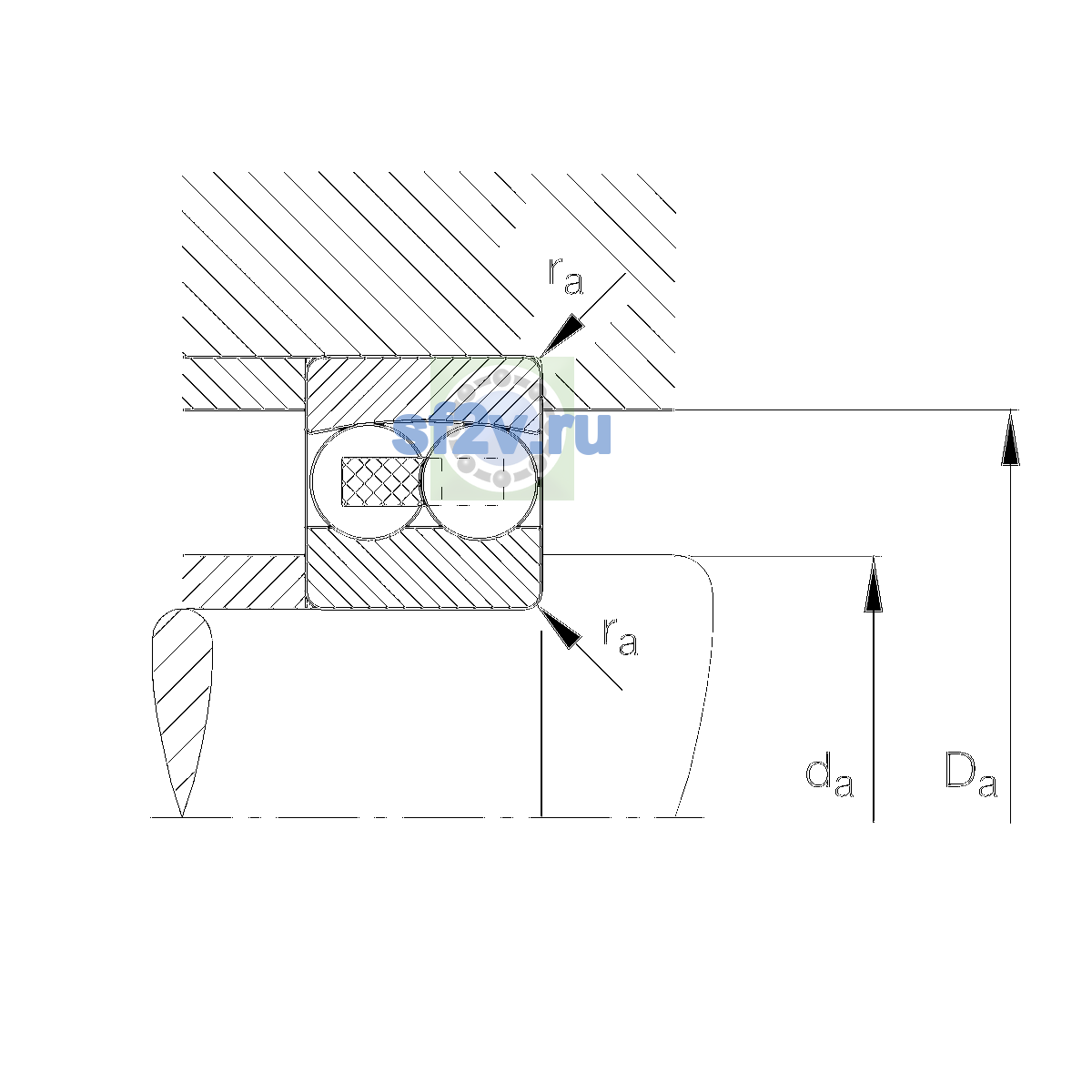

Максимальный диаметр упорного бурта корпуса Da max: 41.4 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 25.6 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 15,300 1/min
Предельная частота вращения: 18,100 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 10,100 N
Базовая статическая радиальная грузоподъёмность C0r: 2,600 N
Коэффициент динамической осевой нагрузки Y1: 2.24
Коэффициент динамической осевой нагрузки Y2: 3.47
Коэффициент статической осевой нагрузки Y0: 2.35
Предел усталостной нагрузки Cu / Pu: 166 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>1204TV</div>
Масса: 0.115 kg
Обозначение товара / номер изделия производителя: 1204-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 29.2 mm
37.75 mm
Параметр E по чертежу производителя [mm]: 0.28
