FAG

24160-BE-XL-H40

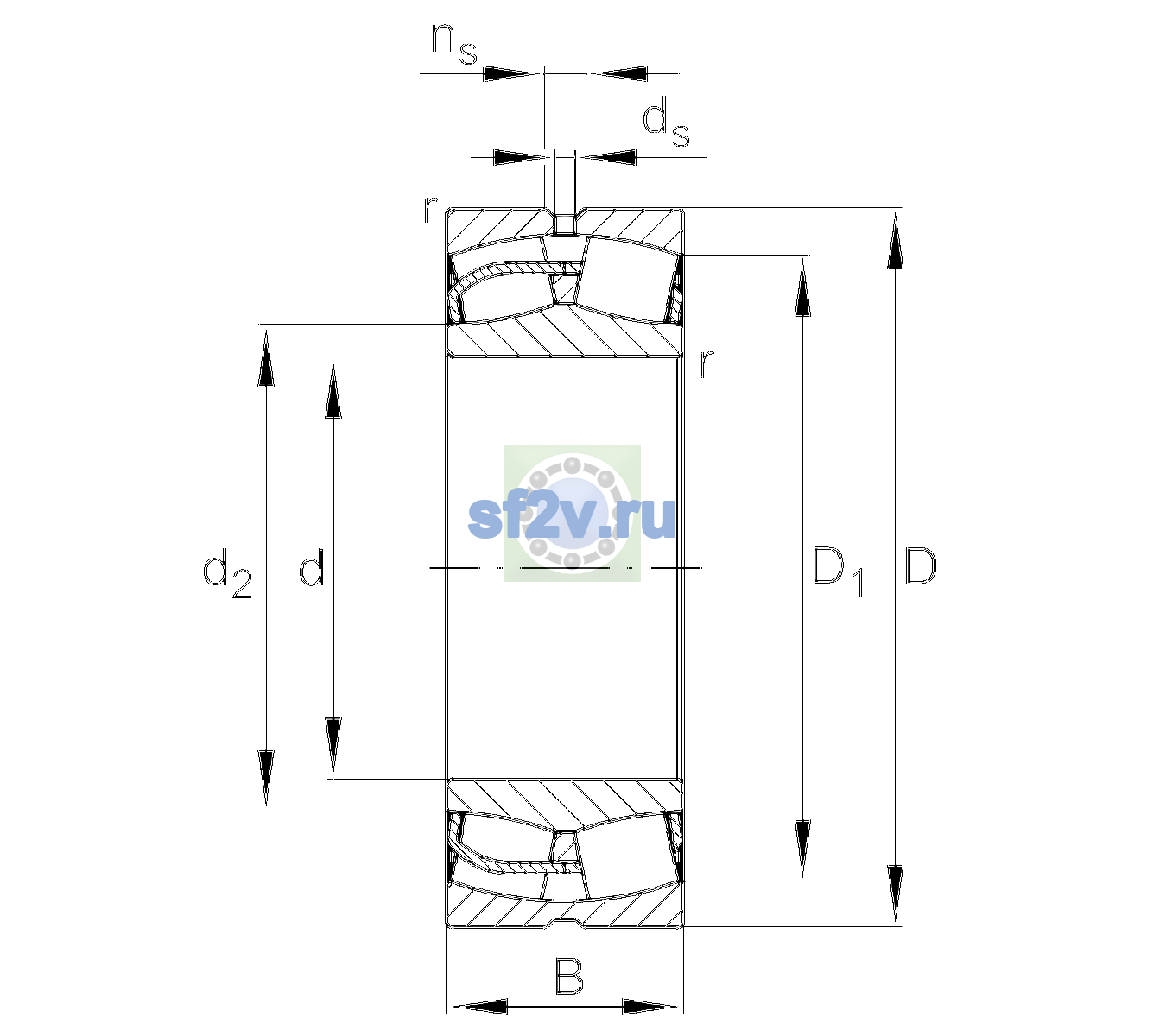

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 200 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 500 mm
300 mm
Ширина B: 200 mm

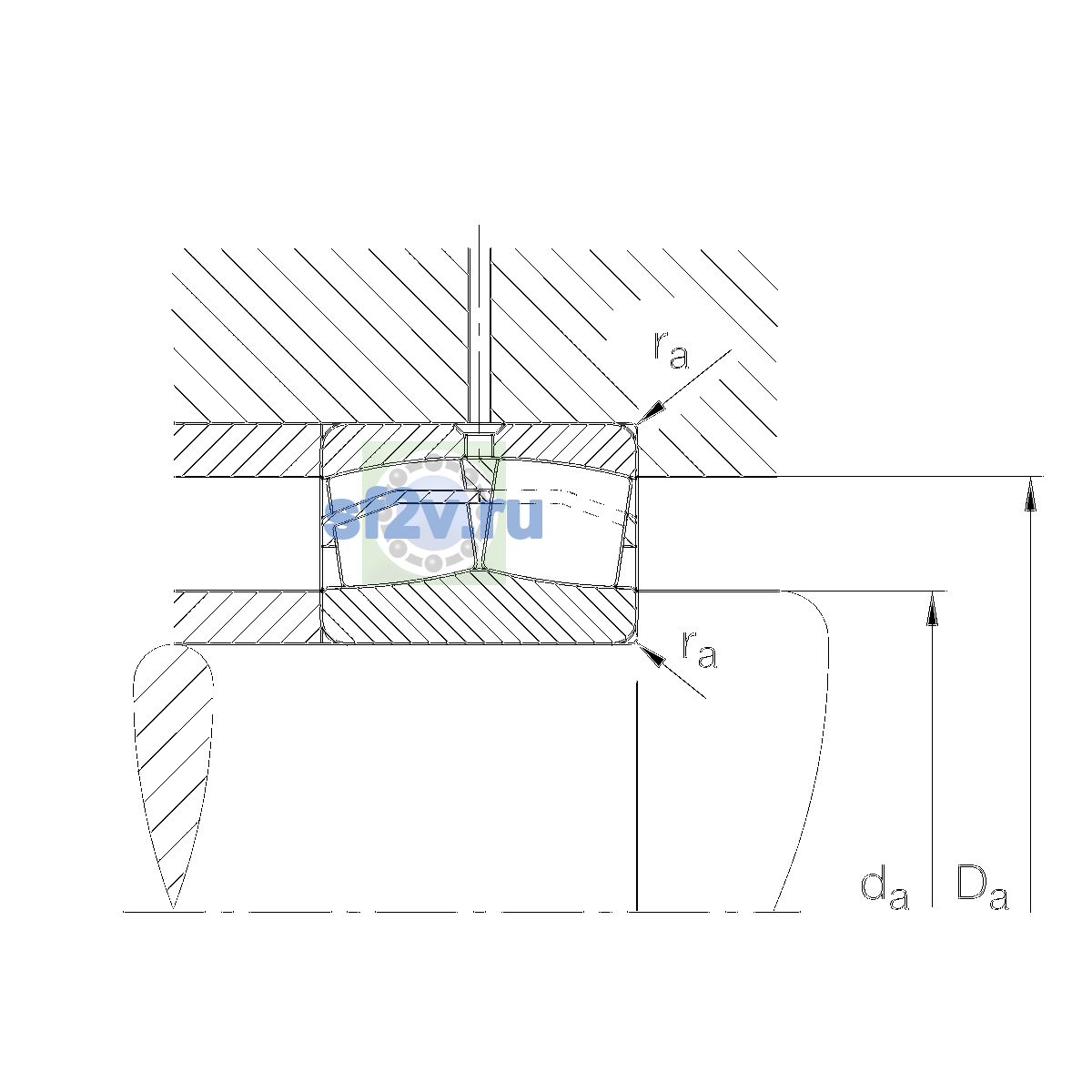

Максимальный диаметр упорного бурта корпуса Da max: 480 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 320 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 450 1/min
Предельная частота вращения: 1,100 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 3,950,000 N
Базовая статическая радиальная грузоподъёмность C0r: 6,400,000 N
Коэффициент динамической осевой нагрузки Y1: 1.72
Коэффициент динамической осевой нагрузки Y2: 2.56
Коэффициент статической осевой нагрузки Y0: 1.68
Предел усталостной нагрузки Cu / Pu: 500,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

7

Заменяет / предыдущая модификация: <div>24160-B-H40, 24160-E1-H40</div>
Масса: 157.4 kg
Обозначение товара / номер изделия производителя: 24160-BE-XL-H40
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeZCylindricalCageJPBSheet metal cageRadial internal clearanceCN (Group N)Normal internal clearanceRelubrication featureH40Without lubricating groove and holes
Параметр d1 по чертежу производителя [mm]: 422.8 mm
Параметр d2 по чертежу производителя [mm]: 338.2 mm
Параметр E по чертежу производителя [mm]: 0.39
