FAG

2302-TVH

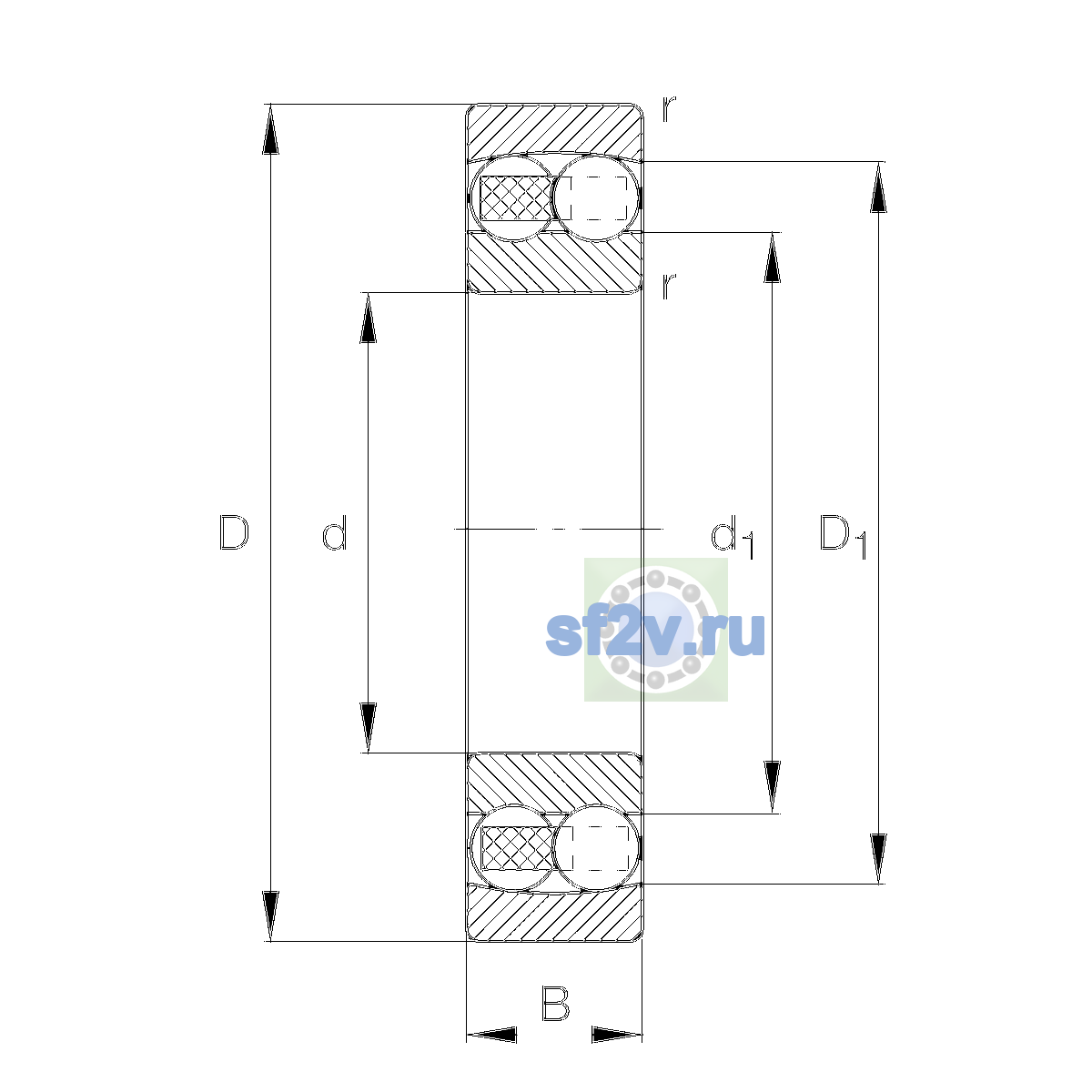

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 17 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

Размеры и геометрия

6

Наружный диаметр подшипника D: 42 mm
15 mm
Ширина B: 17 mm

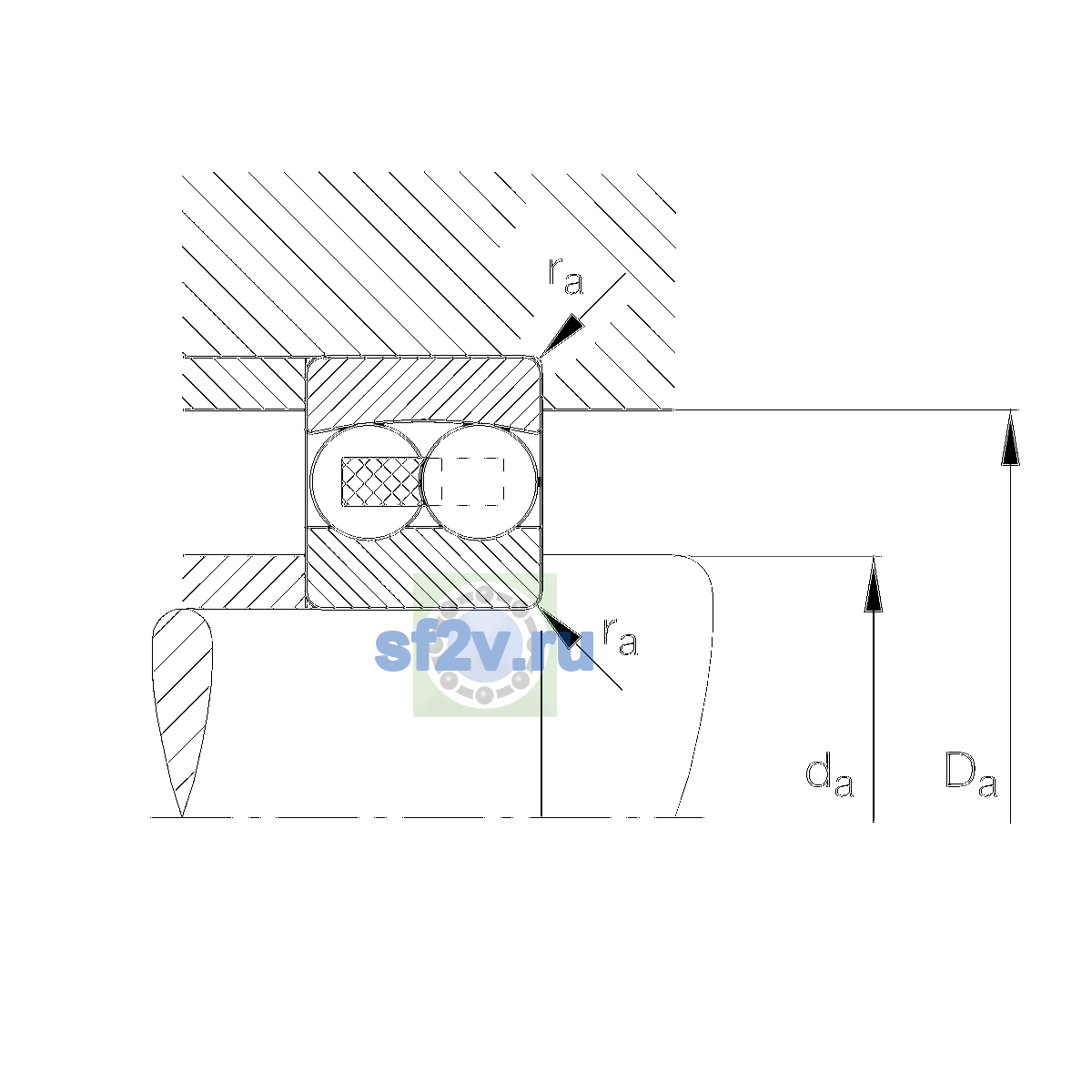

Максимальный диаметр упорного бурта корпуса Da max: 36.4 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 20.6 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 15,600 1/min
Предельная частота вращения: 17,200 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 17,400 N
Базовая статическая радиальная грузоподъёмность C0r: 3,850 N
Коэффициент динамической осевой нагрузки Y1: 1.47
Коэффициент динамической осевой нагрузки Y2: 2.28
Коэффициент статической осевой нагрузки Y0: 1.54
Предел усталостной нагрузки Cu / Pu: 244 N
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

6

Заменяет / предыдущая модификация: <div>2302TV</div>
Масса: 0.116 kg
Обозначение товара / номер изделия производителя: 2302-TVH
Описание исполнения / варианта: Bore typeZCylindricalSealingWithoutnot sealedCageTVHsolid cage made of glass-fiber reinforced polyamid PA66Tolerance classPNNormal (PN)LubricantWithoutBearing not greasedRadial internal clearanceCNGroup N (CN)
Параметр d1 по чертежу производителя [mm]: 22.5 mm
34.43 mm
Параметр E по чертежу производителя [mm]: 0.43
