FAG

24176-BE-XL-K30-C3

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 243 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

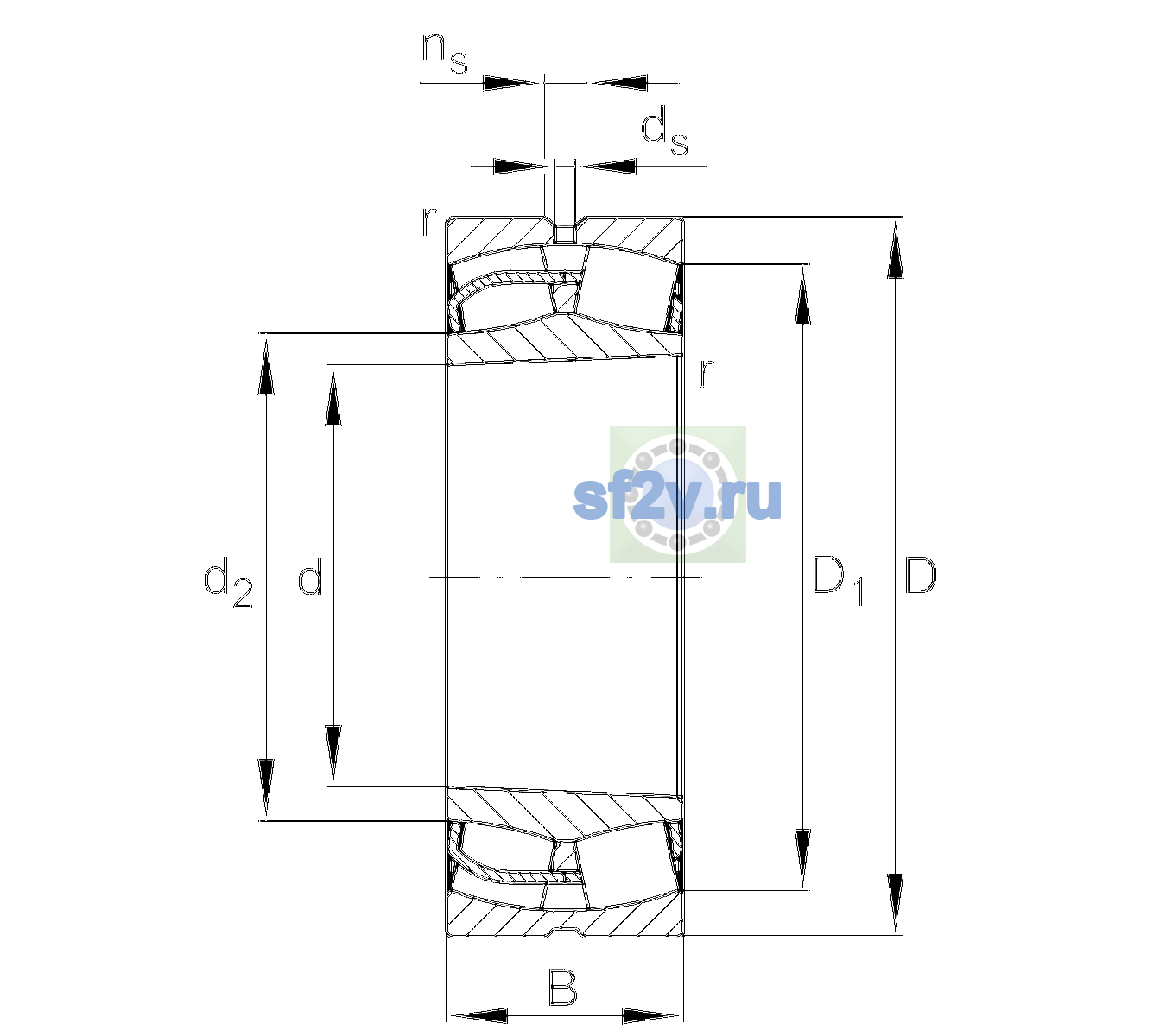

Размеры и геометрия

6

Наружный диаметр подшипника D: 620 mm
380 mm
Ширина B: 243 mm

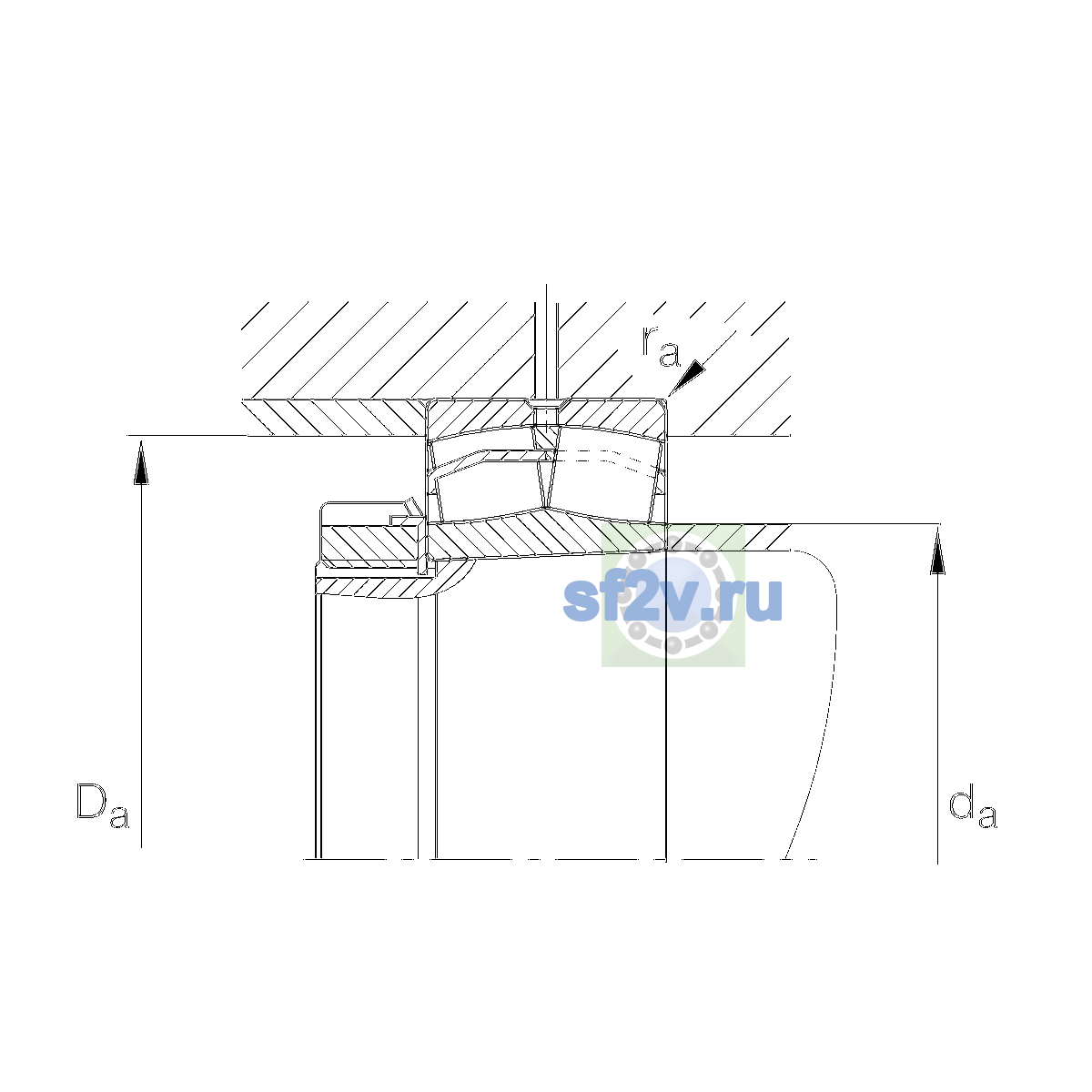

Максимальный диаметр упорного бурта корпуса Da max: 600 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 400 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 325 1/min
Предельная частота вращения: 850 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 5,800,000 N
Базовая статическая радиальная грузоподъёмность C0r: 9,700,000 N
Коэффициент динамической осевой нагрузки Y1: 1.76
Коэффициент динамической осевой нагрузки Y2: 2.62
Коэффициент статической осевой нагрузки Y0: 1.72
Предел усталостной нагрузки Cu / Pu: 730,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

8

Масса: 276 kg
Обозначение товара / номер изделия производителя: 24176-BE-XL-K30-C3
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeK30Tapered, taper 1:30CageJPBSheet metal cageRadial internal clearanceC3 (Group 3)Internal clearance larger than CNRelubrication featureStandard
Параметр d1 по чертежу производителя [mm]: 528.4 mm
Параметр d2 по чертежу производителя [mm]: 421 mm
Параметр ds по чертежу производителя [mm]: 9.5 mm
Параметр E по чертежу производителя [mm]: 0.38
Параметр ns по чертежу производителя [mm]: 17.7 mm
