FAG

24138-BE-XL-K30-C2

Name: 24138-BE-XL-K30-C2
Brand: FAG

d Внутренний диаметр — мм

D Наружный диаметр — мм

B Высота / ширина 128 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Наружный диаметр подшипника D: 320 mm
190 mm
Ширина B: 128 mm

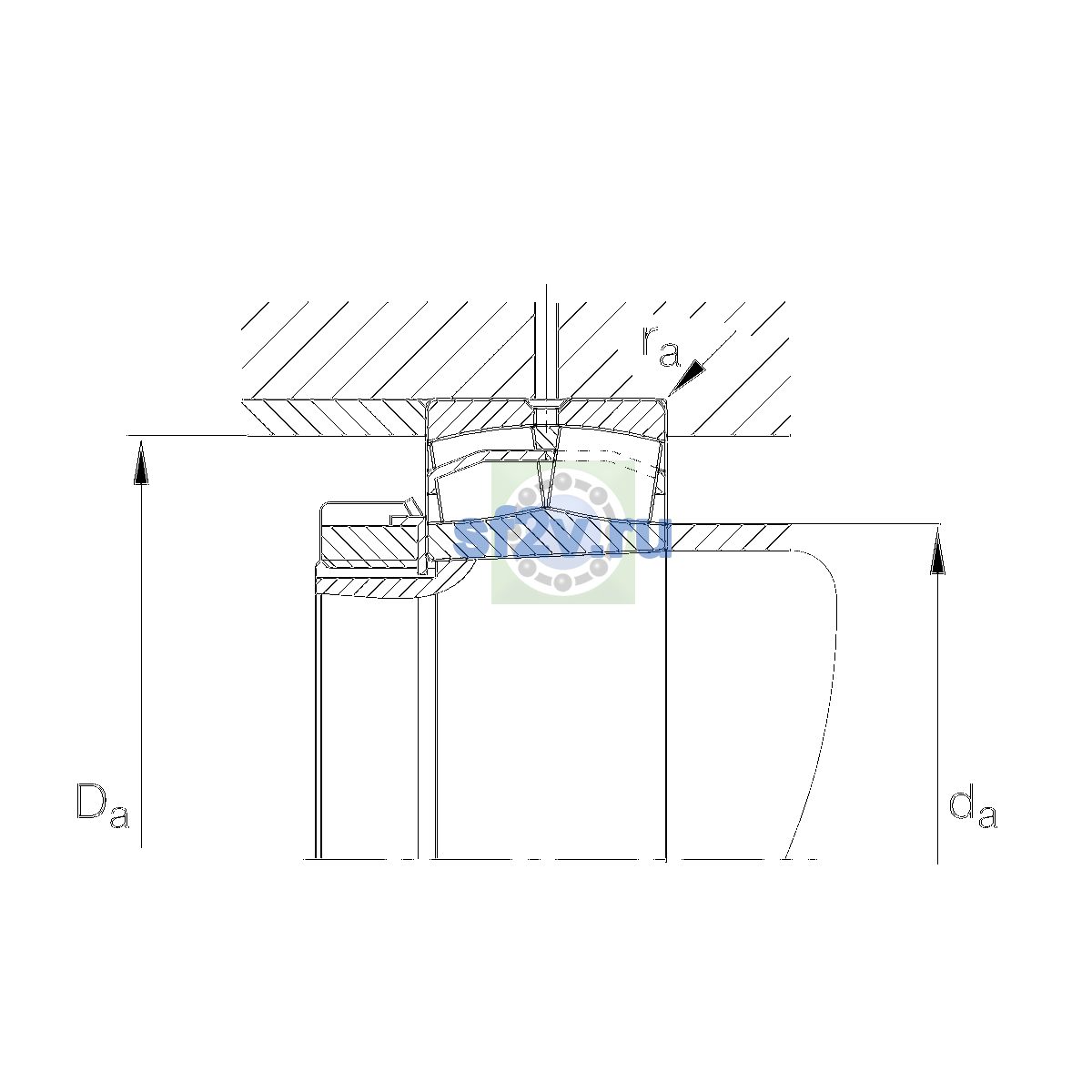

Максимальный диаметр упорного бурта корпуса Da max: 306 mm
Максимальный допустимый радиус галтели ra: 2.5 mm
Минимальный диаметр упорного бурта вала da / db: 204 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 880 1/min
Предельная частота вращения: 1,850 1/min
Базовая динамическая радиальная грузоподъёмность Cr: 1,680,000 N
Базовая статическая радиальная грузоподъёмность C0r: 2,550,000 N
Коэффициент динамической осевой нагрузки Y1: 1.82
Коэффициент динамической осевой нагрузки Y2: 2.7
Коэффициент статической осевой нагрузки Y0: 1.78
Предел усталостной нагрузки Cu / Pu: 232,000 N
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -30 °C

Прочие характеристики

Заменяет / предыдущая модификация: <div>24138-B-K30-C2, 24138-E1-K30-C2</div>
Масса: 40.425 kg
Обозначение товара / номер изделия производителя: 24138-BE-XL-K30-C2
Описание исполнения / варианта: DesignBEwith lose center lip ringBore typeK30Tapered, taper 1:30CageJPBSheet metal cageRadial internal clearanceC2 (Group 2)Internal clearance smaller than CNRelubrication featureStandard

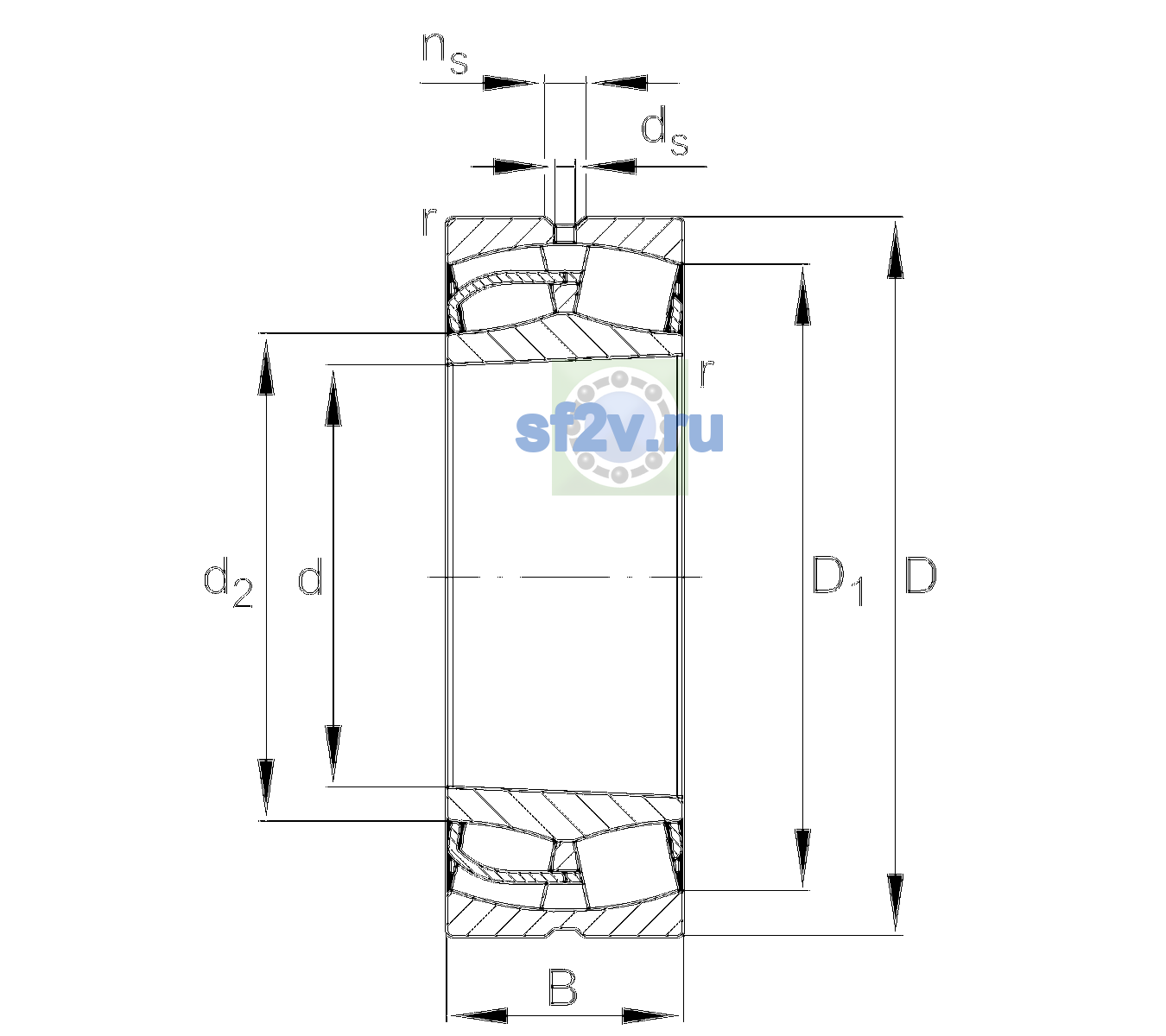

Параметр d1 по чертежу производителя [mm]: 271.6 mm
Параметр d2 по чертежу производителя [mm]: 217.4 mm
Параметр ds по чертежу производителя [mm]: 6.3 mm
Параметр E по чертежу производителя [mm]: 0.37
Параметр ns по чертежу производителя [mm]: 12.2 mm
